Добавление размеров на ортогональные виды чертежа

1. Выберите на ленте вкладку «Аннотации» панель «Размер» «Размер» .

2. В графическом окне выберите геометрию и перетащите курсор для отображения размера.

   • Для нанесения линейного размера отрезка или ребра нужно выбрать объект щелчком левой кнопки мыши.

   • Для нанесения линейного размера между двумя точками, двумя кривыми или между кривой и точкой последовательно щелкнуть мышью на каждой точке или кривой.

   • Для нанесения размера линейного диаметра или линейной симметрии необходимо выбрать два параллельных отрезка или ребра, щелкнуть правой кнопкой мыши и в контекстном меню выбрать «Тип размера» «Линейная симметрия» или «Линейный диаметр».

   • Чтобы добавить линейный укороченный размер, выберите два отрезка, ребра или точки. Затем щелкните правой кнопкой мыши и выберите «Тип размера» «Линейный укороченный».

   • Для нанесения размера радиуса или диаметра нужно выбрать дугу или окружность щелчком мыши.

   • Для нанесения углового размера необходимо выбрать две линии.

   • Для добавления укороченного размера или размера длины дуги выберите два отрезка, затем щелкните правой кнопкой мыши и выберите пункт «Тип размера» «Угловой укороченный» или «Укороченная длина дуги».

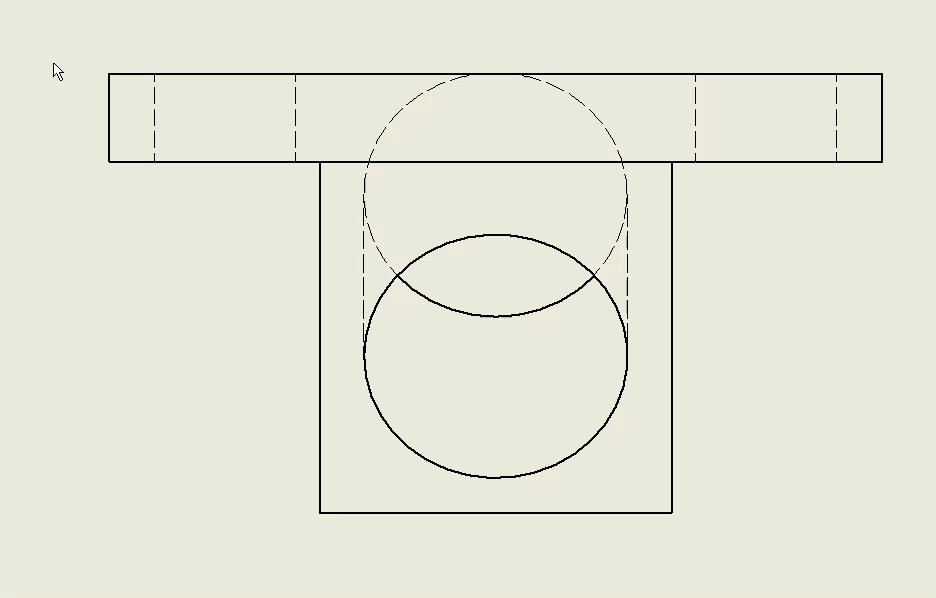

   • Чтобы добавить размер, который поворачивается перпендикулярно выбранному ребру, выполните следующие действия: 1) выберите линейное ребро или две точки; 2) щелкните правой кнопкой мыши и выберите «Тип размера»  «Повернутый»; 3) выберите отрезок, определяющий параллельное или перпендикулярное направление размера.



   • Чтобы добавить пояснение к участку дуги с размером длины дуги, угловым размером или размером длины хорды, щелкните кнопкой мыши, чтобы выбрать дугу. Затем щелкните правой кнопкой мыши и выберите пункт «Тип размера» «Длина дуги», «Укороченная длина дуги» «Угловой», «Угловой укороченный» или «Длина хорды».

   • Для нанесения размера воображаемого пересечения двух кривых выберите сначала первую кривую, щелкните правой кнопкой мыши и выберите "Пересечение". Выберите вторую кривую, образующую воображаемое пересечение, затем выберите следующий элемент детали (или еще одно воображаемое пересечение) для нанесения размера.

     Совет. Выбранные на чертеже объекты определяют тип размера и команды, доступные в контекстном меню. Для изменения настройки или использования других параметров щелкните правой кнопкой мыши и выберите команду в меню.

3. Для установки размера в соответствующую позицию щелкните левой кнопкой мыши.

   Совет. Во время создания линии выноски нажмите и удерживайте клавишу CTRL, чтобы включить привязку линии выноски с шагом 15°.

Демонстрационный ролик о создании параллельных размеров

Создание параллельных размеров на основе следующих входных параметров:

• один отрезок,
• две точки,
• параметры контекстного меню.

Демонстрационный ролик о создании линейных размеров

Создание линейных размеров на основе следующих входных параметров:

• один отрезок,
• два параллельных отрезка,
• две точки,
• отрезок и конечная точка,
• отрезок и средняя точка.

Создание линейных размеров на основе следующих входных параметров:

• спроецированное пересечение и отрезок,
• два спроецированных пересечения.

Создание линейных размеров на основе следующих входных параметров:

• начало координат отрезка и окружности,
• точка квадранта отрезка и окружности,
• ближайшее касание отрезка и окружности,
• две окружности между касаниями,
• две окружности между началами координат.

Демонстрационный ролик о создании угловых размеров

Создание угловых размеров на основе следующих входных параметров:

• создание размера острого угла по двум ребрам,
• создание размера тупого угла по двум ребрам.
• Три точки

Демонстрационный ролик о создании диаметральных размеров

Создание диаметральных размеров на основе следующих входных параметров:

• стрелка внутри (вкл.), одиночная размерная линия (вкл.), выноска из центра (откл.) — по умолчанию;
• стрелка внутри (вкл.), одиночная размерная линия (вкл.), выноска из центра (вкл.);
• стрелка внутри (вкл.), одиночная размерная линия (откл.), выноска из центра (откл.);
• стрелка внутри (откл.), одиночная размерная линия (откл.), выноска из центра (откл.).

Демонстрационный ролик о создании радиальных размеров

Создание радиальных размеров на основе следующих входных параметров:

• стрелка внутри (откл.), выноска из центра (откл.), с изломом (откл.) — по умолчанию;
• стрелка внутри (вкл.), выноска из центра (откл.), с изломом (откл.);
• стрелка внутри (вкл.), выноска из центра (вкл.), с изломом (вкл.).
