Добавление сил и крутящих моментов в процессе моделирования с помощью устройства графического ввода

Устройство графического ввода предоставляет средства для добавления сил и моментов, которые изменяются при моделировании на основе других независимых переменных.

Добавьте внешнюю силу, зависящую от скорости, в призматическое соединение между направляющей и шотландским хомутом. Для обеспечения направления скорости используйте значения + или -, чтобы определить силу противодействия.

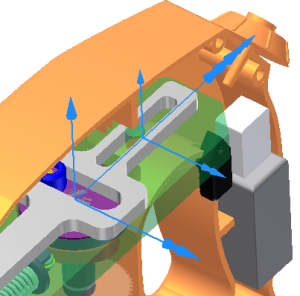

1. В браузере в группе "Стандартные соединения" выберите призматическое соединение (Направляющая:1, Шотландский хомут:1). Обратите внимание, что когда значение скорости положительное, опорная система отсчета указывает в направлении от острия. Если опорная система отсчета указывает в сторону полотна пилы, то вы можете редактировать соединение и переключить его направление на обратное.

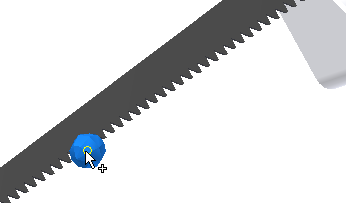

2. В панели "Нагрузки" выберите команду "Сила". Выберите вершину на одном из зубьев пилы.

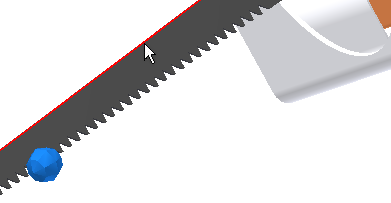

3. Переключатель направления станет активным. Выберите верхнее ребро полотна пилы, которое является параллельным направлению движения лезвия.



4. В диалоговом окне нажмите на стрелку в поле ввода "Величина", чтобы отобразить список параметров. Нажмите "Устройство графического ввода".



   Откроется диалоговое окно "Величина".

5. В диалоговом окне "Величина" нажмите кнопку выбора "Ссылка".

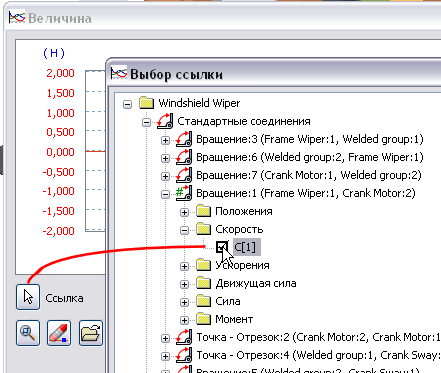

6. В диалоговом окне "Выбор ссылки" раскройте группу "Стандартные соединения" > "Призматические (Направляющая:1, Шотландский хомут:1)", чтобы открыть папку скоростей. Нажмите V(1), чтобы задать скорость как переменную для оси X графика.



7. Нажмите «ОК».

   В графической области оси X отобразится указанная вами опорная точка.

8. В сегменте начальной точки укажите: X1 = -10 мм/с и Y1 = 250 Н.

9. В сегменте конечной точки укажите: X2 = -0.1 мм/с и Y2 = 250 Н.

10. Дважды щелкните по области графика справа от второй точки. В результате этой операции будет добавлена новая точка и создан сегмент графика.

    Примечание. Можно щелкнуть правой кнопкой мыши под второй точкой и выбрать «Добавить точку», чтобы начать новый сегмент.

11. Начальная точка для второго сегмента (X1, Y1), которой является конечная точка предыдущего сегмента, уже задана. Определите конечную точку второго сегмента: X2 = 0.0 мм/с и Y2 = -250 Н.

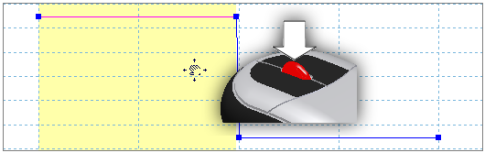

    Вы можете захватывать содержимое в графической области Удерживайте центральную кнопку мыши/колесико и перетащите его.

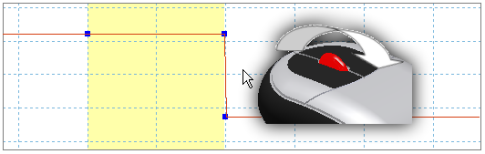

    При вращении колесика мыши осуществляется увеличение и уменьшение графика.



12. Добавьте третий сегмент справа от второго сегмента. Определите конечную точку третьего сегмента: X2 = 10.0 мм/с и Y2 = -250 Н.

13. Нажмите кнопку "OK", чтобы закрыть устройство графического ввода.

14. Раскройте диалоговое окно и включите параметр "Отображение" в нижней части окна. Можно также установить другой цвет для зрительного выделения силы.

15. Нажмите кнопку "ОК".

16. Запустите моделирование. Не выходите из среды.
