Разнесенные виды

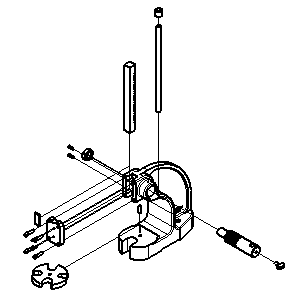

Разнесенные виды обычно используются для описания сборок путем перемещения компонентов с их позиций в сборке. Такой вид наиболее часто применяется для нумерования сборок с использованием номеров из списка деталей или спецификации. Создание разнесенных видов с использованием комбинации файлов сборки (IAM), схемы (IPN) и чертежа (IDW, DWG). В файле схемы создается вид сборки, и выполняется перестановка компонентов в виде. Затем из файла схемы генерируются виды на чертежах.

Сведения по использованию сборки для создания разнесенного вида см. в разделе Схемы, разнесенные виды и публикация и соответствующих подразделах.
