Доступ

Лента: вкладка «Листовой металл» панель «Создать» «Контурный валик»

Форма

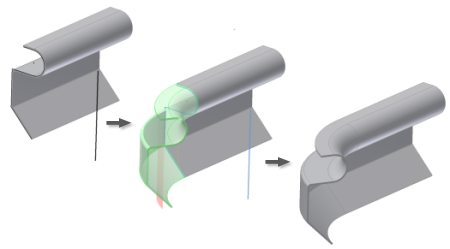

Выбор геометрии профиля.

Выбор оси вращения. Геометрия оси вращения должна включаться в эскиз, содержащий геометрию профиля.

Сменить сторону или

Щелкните, чтобы сместить толщину материала к другой стороне выбранного профиля.

В обе стороны

Щелкните, чтобы сместить толщину материала равномерно на обе стороны выбранного профиля.

Угол закругления

Определение величины углового сдвига закругленного участка. Значение по умолчанию составляет 90 градусов. Значение угла не может составлять 360 градусов для профилей с несколькими сегментами. Для профилей с одним прямым отрезком можно использовать угол закругления в 360 градусов.

или

Активируйте команду и щелкните левой кнопкой мыши, чтобы выполнить вращение контурной обкатки в направлении, противоположном направлению, отображаемом при предварительном просмотре.

Щелкните левой кнопкой мыши, чтобы выполнить равномерное вращение контурной прокатки в направлении по часовой стрелке и против часовой стрелки относительно выбранного контура.

Развертывание и раскатывание

Задание метода раскатывания элемента "Контурный валик". Для всех методов развернутая длина получается путем умножения значения угла поворота на значение нейтрального радиуса. Методы отличаются типом входных параметров:

Метод раскатывания

Цилиндр центра масс

Ось, параллельная оси вращения, проходит через расчетное местоположение центра масс, предоставляя входное значение для определения нейтральной цилиндрической поверхности. Метод по умолчанию.

Пользовательский цилиндр

Указание отрезка эскиза, определяющего цилиндрическую нейтральную поверхность.

Длина развертки

Задание значения, которое определяет длину развертки выпрямленного участка прокатки.

Нейтральный радиус

Параметрическое определение значения нейтрального радиуса (в случаях, когда учитываются профили из нескольких сегментов).

Поправка на изгиб

Метод, используемый для линейных профилей из одного сегмента.

Правило развертки

Задание правила развертки, отличного от того, которое определено активным правилом обработки деталей из листового металла. Выбор выполняется в раскрывающемся списке.

Нейтральный радиус

Отображает значение нейтрального радиуса, используемого при получении развернутой длинны с помощью угла поворота.

Нераскатанная длина

Информационное поле. Отображает значение длины развернутого элемента контурной обкатки.

Радиус сгиба

Задание значения радиусу сгиба. Системный параметр по умолчанию: Радиус_гибки. Отключено, когда выбран один линейный профиль.
