Создание замыкающей кривой

Замыкающая кривая используется для соединения двух выбранных эскизных кривых и создания смежных геометрических объектов. Это полезно при создании замыкающих поверхностей.

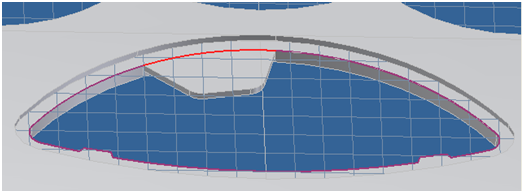

Функция «Замкнуть кривую» в 2D-эскизе используется для создания гладкого (G2) сплайна, объединяющего две выбранные эскизные кривые. Функция "Замкнуть кривую" обычно используется для создания смежных геометрических объектов. На следующем рисунке показано устранения зазора с помощью функции "Замкнуть кривую" для создания смежного геометрического элемента с целью заливки поверхности.

Функция «Замкнуть кривую» также позволяет создавать кривую с гладкой (G2) непрерывностью для закрытия незамкнутого контура. Связанные кривые будут использоваться для определения замыкающей поверхности или поверхности разделения.

Для замыкания поверхности, содержащей ребра с разрывами, которые не следует соединять, используйте инструмент «Замкнуть кривую», чтобы соединить кривые и обеспечить неразрывность G2.

Доступ
	На вкладке «Эскиз» перейдите к панели «Рисование» и щелкните «Замкнуть кривую».

1. В обозревателе Mold Design щелкните узел пластмассовой детали правой кнопкой мыши и нажмите «Редактировать компонент».

   Будет выполнен переход к обозревателю модели.

2. На вкладке «Модель» нажмите «Создать 2D-эскиз». Для перехода в среду эскиза выберите в графическом окне плоскую грань на детали.

3. Выберите кривые, которые требуется замкнуть.

4. На вкладке «Эскиз» перейдите к панели «Рисование», выберите команду «Замкнуть кривую», а затем нажмите кнопку «Принять эскиз».
