Сопоставление свойств импортированных данных САПР со стандартными свойствами Inventor

Быстрое сопоставление свойств CATIA, Pro/Engineer и Creo parametric, NX, STEP, Solid Edge и SolidWorks со стандартными свойствами Inventor с помощью инструмента сопоставления свойств для импортированных данных САПР.

Инструмент сопоставления свойств для импортированных данных САПР представляет собой промежуточное средство преобразования файлов XML конструкторских данных CATIA, Pro/Engineer и Creo Parametric, NX, STEP, Solid Edge и SolidWorks, расположенных в папке Users Public Public Documents Autodesk Inventor [версия] Design Data Import Properties.

1. Запустите инструмент сопоставления свойств для импортированных данных САПР одним из следующих двух способов.

   • Нажмите кнопку Сопоставление свойств в нижней части диалогового окна «Импорт». Она доступна только при импорте файла CATIA, Pro/Engineer и Creo parametric, NX, STEP, Solid Edge или SolidWorks в файл сборки.
   • Меню «Пуск»  «Программы»  Autodesk  Inventor [версия] «Сервис»  «Сопоставление свойств в импортированных данных САПР».

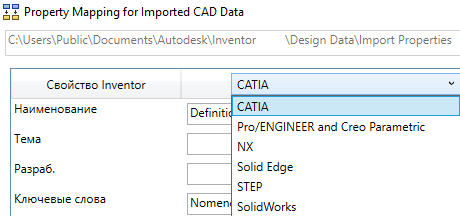

2. В диалоговом окне «Сопоставление свойств для импортированных данных САПР» щелкните раскрывающееся меню и выберите формат, с которым требуется сопоставить стандартные свойства Inventor. Если инструмент сопоставления свойств запущен из диалогового окна импорта, по умолчанию автоматически выбирается формат, соответствующий формату импортируемого файла.



3. При необходимости добавьте или измените значения в текстовом поле. Чтобы указать несколько значений, введите их, разделяя точкой с запятой (;).

4. Нажмите кнопку «Сохранить», чтобы сохранить изменения в значениях свойств обновленных сопоставлений.
