Редактирование областей автотрассировки
Узнайте о том, как редактировать автотрассировки и переключаться между их вариантами.
Редактирование областей автотрассировки
Для автоматических областей трассы доступны указанные ниже варианты редактирования.
- Добавление внутренних точек трассы вручную.
- Продолжение построения трассы с использованием завершенной автоматической области трассы.
- Установка фитингов в автоматической области трассы, перенос установленного фитинга, удаление установленного фитинга или фитинга по умолчанию.
- Изменение стиля активной трассы.
- Для переустановки сегментов трассы используйте команду "Изменить положение" или "Переместить сегмент".
- Осуществляйте перемещение промежуточных точек трассы, связанных с муфтой по умолчанию, при помощи команд «Изменить положение» или «Переместить узел».
- При наличии нескольких решений для автоматической области трассы можно переключаться между ними при создании трассы или впоследствии.
- Преобразование точек автоматической трассы в точки эскиза трассы.
- Удаление автоматических областей трассы.
- Отображение и удаление клиентских зависимостей.
- Переименование автоматических областей трассы или точек трассы.
Совет. Перед редактированием автоматической трассы можно указать, должны ли сборка ветвей труб и трубопроводов, указанные ветви и указанные трассы меняться при внесении изменений. Рекомендуется указать автоматическое обновление для больших сложных сборок труб и трубопроводов.
Переключение между вариантами автотрассировок

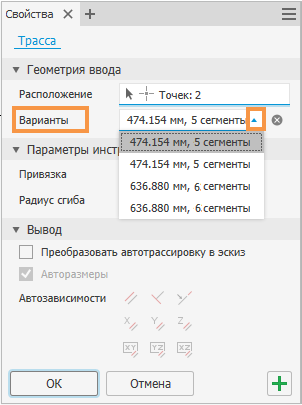

В результате определения конечной геометрии для создания автоматической области трассы в зависимости от длины трассы и числа сегментов может быть создано несколько решений. Чтобы во время создания трассы также отображался другой вариант, щелкните стрелку раскрывающегося меню «Варианты».
Примечание. Кроме того, можно использовать команду «Выбрать другое», чтобы по очереди просмотреть доступные варианты.
- Активируйте трассу.
- Щелкните правой кнопкой мыши узел браузера "Автотрасса" или сегмент автоматической трассы в графическом окне, а затем выберите команду "Альтернативное решение трассы".
- Используйте команду "Выбрать другое" для перехода к необходимому решению и щелкните зеленую кнопку для установки области выбора.
- Щелкните правой кнопкой мыши в графическом окне и выберите команду "Закончить редактирование"
