Работа с карманами заготовки

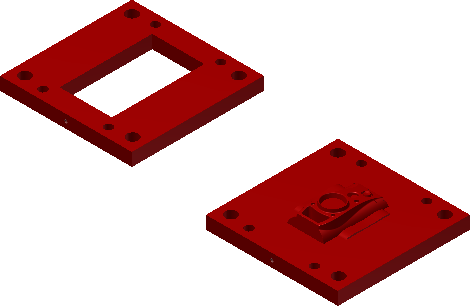

Создание карманов для прямоугольной заготовки

1. На вкладке «Сборка пресс-формы» нажмите «Карман заготовки».

2. В диалоговом окне «Карман заготовки» щелкните раскрывающееся меню и выберите метод обрезки кармана заготовки:

   • Зазор выреза
   • Закругленный угол
   • Зазор отверстия
   • Соедините центральные части и полости в пластины пресс-формы.
   Примечание. Для активации параметра «Диаметр инструментов» выберите «Закругленный угол» и «Зазор отверстия».

3. Для создания защиты от неосторожного использования выполните следующие действия.

   • Выберите «Сопряжение» или «Фаска».
   • Введите значение закругления или фаски.
   • Выберите угол, в который требуется добавить сопряжение или фаску.
   • Если параметр «Диаметр инструментов» доступен, введите диаметр инструмента вырезания.

4. В диалоговом окне «Список карманов» назначьте каждые пуансон и матрицу соответствующему карману.

5. Нажмите «ОК».

Создание карманов для цилиндрической заготовки

1. На вкладке «Сборка пресс-формы» нажмите «Карман заготовки».
2. В диалоговом окне «Карман заготовки» щелкните раскрывающееся меню и выберите метод обрезки кармана заготовки:
   • Глухой карман
   • Сквозной карман
   • Соедините центральные части и полости в пластины пресс-формы.
3. Щелкните ОК.

Изменение кармана заготовки

1. В обозревателе Mold Design щелкните правой кнопкой мыши узел «Карман заготовки» и выберите команду «Редактировать элемент».
2. Измените параметры в диалоговом окне «Карман заготовки».
3. Нажмите «ОК».

Удаление кармана заготовки

• В обозревателе Mold Design щелкните правой кнопкой мыши узел «Карман заготовки» и выберите команду «Удалить».
