Ручное добавление осевой линии к массиву элементов

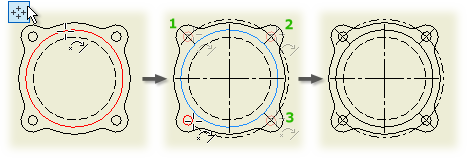

  1. На ленте выберите вкладку «Аннотации» панель «Обозначения» «Окружность центров».
  2. Выберите элемент или ребро для определения центра массива.
  3. Выбрать первый объект, центр которого принадлежит окружности.
  4. Последовательно указать все дальнейшие объекты.
    Совет. Создайте замкнутую осевую линию, последовательно выберите элементы по часовой стрелке или против часовой стрелки.
  5. Чтобы принять предлагаемую окружность центров, щелкните правой кнопкой мыши и выберите "Создать".

    Операция останется активной, и можно продолжить нанесение осевых линий. Нажмите кнопку [ESC], чтобы закончить операцию.
