Объединение или разделение тел и граней

Новые возможности версий 2025.2, 2026.2

Комбинирование твердых тел

1. Выберите вкладку «3D-модель» панель «Изменить» «Комбинировать» .

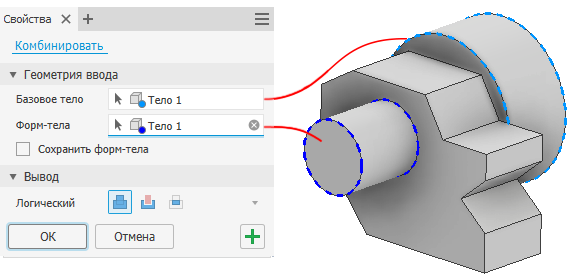

2. По умолчанию активно поле выбора «Базовое тело». Выберите базовое твердое тело в графическом окне. Если выбранные тела имеют различные представления, к результату операции комбинирования применяется представление базового тела.

   Примечание. По завершении выбора появится цветная точка. Она соответствует выделению в графическом окне.



3. Автоматически активируется средство выбора «Форм-тела». Выберите одно или несколько твердых тел для комбинирования с базовым. Количество форм-тел отображается в поле выбора. Чтобы быстро выбрать сразу несколько тел, используйте выбор рамкой.

4. (Необязательно) Установите флажок "Сохранить форм-тело".

   Параметр «Сохранить форм-тело» применяется для сохранения форм-тела, используемого для выполнения операции в качестве независимого тела. После выполнения операции видимость отключается. Если параметр не включен, то форм-тело поглощается и не может быть использовано в других операциях.

   Совет. Нажмите кнопку переключения «Видимость», чтобы сохранить видимость форм-тел при следующем выборе.
   Примечание. В случае удаления команды комбинирования поглощенное форм-тело восстанавливается. По умолчанию видимость сохраненного форм-тела отключена.

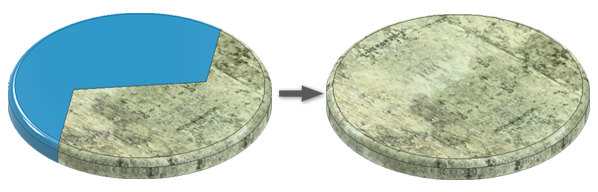

5. Выберите операцию на выходе для скомбинированных тел.

   • Соединить. Соединение объема базового тела и выбранных форм-тел.
   • Вырез. Вычитание объема выбранных форм-тел из базового тела.
   • Пересечение. Изменение базового тела в соответствии с общим объема базового тела и выбранных форм-тел.

6. Нажмите кнопку «ОК» или «Применить» для продолжения работы с командой «Комбинировать».

Разделение граней твердого тела или поверхностного тела

1. Выберите вкладку «3D-модель» панель «Изменить» «Разделить» .

2. На панели свойств «Разделить» активируется поле выбора «Инструмент». Выберите 2D-эскиз, 3D-эскиз, рабочую плоскость или поверхность для разделения грани.

   Примечание. Для разделения 3D-эскизы должны лежать на гранях, полностью пересекая их.
   Примечание. Чтобы эскиз оставался видимым после нажатия кнопки «Применить», в меню «Дополнительные параметры» выберите параметр Отображение эскиза вкл. (+).

3. Активируется поле выбора «Грани». Выполните одно из следующих действий.

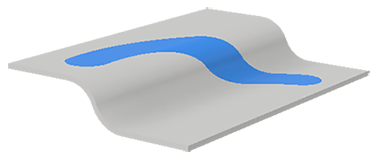

   • В графическом окне выберите для разделения одну или несколько граней на детали или поверхностном теле. - Выберите «Все грани» и в графическом окне выберите деталь или поверхностное тело для разделения всех его граней.

4. Нажмите «ОК».

   Совет. После разделения граней детали для применения к ним наклона можно использовать команду «Наклонная грань».

Удаление одной стороны твердого тела

1. Выберите вкладку «3D-модель» панель «Изменить» «Разделить» .
2. На панели свойств «Разделить» щелкните , чтобы активировать поле выбора тел.
3. Используя поле выбора «Инструмент», задайте рабочую плоскость, 2D-эскиз или поверхностное тело, которое будет использовано для обрезки твердого тела.

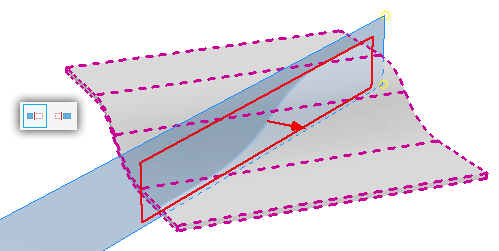

4. В разделе «Поведение» установите параметр «Сохранить сторону». Стрелка предварительного просмотра указывает на ту сторону, которая будет удалена.
   •  — сохраняется сторона по умолчанию.
   •  — сохраняется оборотная сторона.
5. Нажмите «ОК».

Разделение одного твердого тела на два

1. Выберите вкладку «3D-модель» панель «Изменить» «Разделить» .

2. На панели свойств «Разделить» щелкните , чтобы активировать выбор тел.

3. Используя поле выбора «Инструмент», задайте рабочую плоскость, 2D-эскиз или поверхностное тело, которое будет использовано для разделения твердого тела.

4. Если в файле детали имеется только одно тело, то оно будет выбрано автоматически. Если имеется несколько твердых тел, то следует выбрать тело, которое требуется разделить.

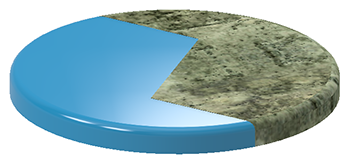

5. В разделе «Поведение» задайте параметр сохранения обеих сторон .

6. Нажмите «ОК».

   Примечание. Можно экспортировать твердые тела в файл мультидетали в качестве отдельных файлов деталей с помощью команды «Создать деталь» или «Создать компоненты». Файлы, созданные с помощью этих команд, связаны с родительским файлом детали.

Создание двух деталей из разделенной детали

Файлы, созданные в ходе данного рабочего процесса, не связаны друг с другом или с исходным файлом. Если требуется сохранить связь, используйте метод "Разделить твердое тело" для мультидетали.

1. Создать линию разделения на грани детали.
2. Выберите «Файл» «Сохранить как» «Сохранить копию как», чтобы сохранить деталь с линией разъема и обеими половинами без изменений.
3. Разделите деталь и удалите одну из ее сторон с помощью команды «Разделить» и соответствующей настройки в разделе «Поведение».
4. В меню «Файл» выберите «Сохранить копию как» для сохранения первой стороны детали.
5. Откройте исходный файл, примените команду «Разделить» и задайте противоположную настройку в разделе «Поведение», чтобы удалить другую сторону детали.
6. Выберите «Сохранить копию как» для сохранения второй стороны детали.

В результате обе части исходной детали сохраняются в отдельных уникальных файлах.
