Создание, редактирование и копирование позиционных представлений

Новые возможности версии 2023

В файле сборки есть главное позиционное представление, соответствующее состоянию сборки по умолчанию. Каждое новое позиционное представление создается путем копирования главного.

Создание позиционного представления сборки

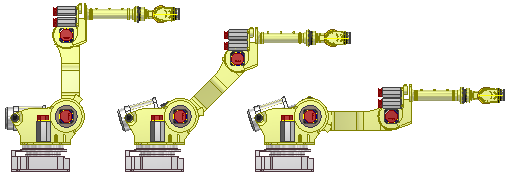

Использование позиционных представлений для отображения сборки в различных положениях. Например, полностью открытое или полностью закрытое.

В обозревателе разверните папку «Представления».
Щелкните правой кнопкой мыши "Положение" и выберите "Создать". В ветви главного представления создается новое позиционное представление с именем по умолчанию «Позиция1».
Выберите позиционное представление в обозревателе и задайте для него новое имя.
Установите переопределение для связей и компонентов.
Сохраните результаты.

Редактирование или копирование позиционного представления

Совет. Используйте функцию перетаскивания, чтобы переместить и переупорядочить позиционные представления в обозревателе. Для управления выбранными элементами используйте стандартные клавиши Windows CTRL и SHIFT. Функция перетаскивания не поддерживается для перечисленных ниже операций.

Перемещение позиционного представления из родительской папки.
Изменение порядка узлов в главном представлении.

Чтобы сэкономить время, можно скопировать позиционное представление, а затем при необходимости скорректировать его. В обозревателе выберите папку "Представления", чтобы развернуть ее. Щелкните правой кнопкой мыши позиционное представление и выберите "Копировать". Копия позиционного представления размещается в обозревателе на том же уровне, что и главное.

Чтобы отредактировать позиционное представление, щелкните его правой кнопкой мыши в обозревателе, а затем выберите «Активировать».
Выберите компонент или связь, для которых требуется отредактировать или создать переопределение, затем щелкните правой кнопкой мыши и выберите "Переопределить".
(Необязательно) При желании нажмите кнопку «Проверка», чтобы повторно выполнить расчет всех позиционных представлений и убедиться, что они все допустимы. Например, при редактировании главного представления могут измениться положение и другие данные позиционного представления.
Сохранить.

Совет. При создании сложных позиционных представлений можно работать со значениями в таблице Microsoft Excel, а не выбирать параметры из контекстного меню. См. также «Управление позиционными представлениями сборки с помощью таблицы».

Сведения о переопределении связей, смещений в массиве, положений компонентов и представлений см. в разделе «Переопределение значений в позиционных представлениях».

Примечание. Сохраните несколько позиционных представлений в файле сборки. Чтобы изменить другое позиционное представление, щелкните его правой кнопкой мыши в обозревателе и выберите "Активировать". Активное позиционное представление помечается в обозревателе галочкой.
