Направление открытия пластмассовой детали и пресс-формы

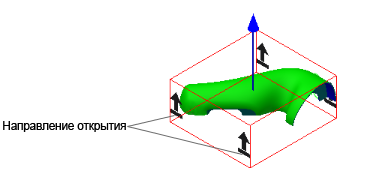

Функция «Отрегулировать ориентацию» используется для изменения направления пластмассовой детали.

Направление открытия пресс-формы по умолчанию выравнивается относительно положительной оси Z. Поскольку построение многих моделей пластиковых деталей происходит случайно, направление пластиковой детали и направление открытия пресс-формы по умолчанию, как правило, отличаются в том или ином случае. Функция «Отрегулировать ориентацию» служит для согласования этих двух направлений между собой.

Изменить направление пластмассовых деталей можно следующими способами:

• Повернуть пластиковую деталь.
• Выровнять ребро или направление выбранной поверхности относительно положительной оси Z.

При вставке пластмассовой детали автоматически создается соответствующий узел «Ориентация». Невозможно удалить этот узел.

Отрегулировать ориентацию — изменение направления пластиковой детали в пресс-форме. Результат отображается только в сборке охватываемой детали. Он не влияет на систему координат сборки пресс-формы.

Отрегулировать положение — изменение положения детали относительно другой детали или оси.

Массив — большое количество способов расположения и ориентации деталей в пресс-форме с несколькими деталями.
