Справочная информация по созданию конструктивной пары
Новые возможности версии 2023
Диалоговое окно предназначено для создания конструктивных пар с целью задания взаимного расположения деталей сборки.
Символы идентификации конструктивных пар Эти символы указывают тип и состояние конструктивной пары. Имя символа можно изменить в соответствии с совпадающей зависимостью в обеих парах.
Одна и та же деталь может быть одновременно элементом нескольких конструктивных пар.
Доступ
Лента: вкладка «Управление»
панель «Разработка» «Конструктивная пара»
Вкладка «Сборка»
Задание одного или нескольких типов зависимости, геометрию и имена зависимости для определения конструктивных пар. Первая указанная зависимость является основной конструктивной парой.
Тип
Задание типа зависимости, автоматически накладываемой при вставке детали в сборкe.
Зависимость совмещения
Задание расположения выбранной грани грань к грани или смежно и заподлицо по отношению к другой грани компонента с совпадающей конструктивной парой.
Угловая зависимость
Указание выбранного ребра или плоской грани под заданным углом относительно другого компонента с совпадающей конструктивной парой.
Зависимость касательности
Необходимость контакта выбранной грани, плоскости, цилиндра, сферы или конуса по касательной компонента с совпадающей конструктивной парой.
Зависимость типа «Вставка»
Задание зависимости совмещения типа "грань к грани" между плоскими гранями и зависимость совмещения между осями компонента с совпадающей конструктивной парой.
Выбор
Выбор геометрического объекта детали, на который требуется наложить зависимость.
Смещение или Угол
Задание расстояния или угла, под которым части конструктивной пары смещаются друг от друга.
Решение
Вариант зависимости, используемый при создании конструктивной пары.
Динамические (вкладка)
Тип
Динамическая зависимость «Вращение»
Задание вращения одного компонента относительно другого с определенным соотношением. Для цилиндрических деталей по умолчанию предлагается передаточное число, равное отношению радиусов этих деталей.
Динамическая зависимость преобразования вращательного движения в поступательное
Задание способа преобразования двух компонентов относительно друг друга с помощью заданного соотношения.
Выбранные объекты
Выбор для наложения зависимости геометрии двух компонентов сборки. Для позиционирования объектов друг относительно друга можно выбрать одну или несколько кривых, плоскостей или точек.
Передаточное число или расстояние
Отношение
В зависимостях вращения коэффициент задает количество оборотов второго компонента при повороте первого компонента. Например, при значении 4,0 (4:1) второй компонент совершает четыре оборота на один оборот первого компонента. а при значении 0.25 (1:4) второй компонент совершает один оборот на каждые четыре оборота первого компонента. По умолчанию используется значение 1.0 (1:1). Если выбраны две цилиндрические поверхности, рассчитывается и отображается соотношение по умолчанию, относящееся к радиусу двух компонентов.
Расстояние
Для зависимости преобразования вращательного движения в поступательное расстояние определяет перемещение второго компонента, приходящееся на один оборот первого компонента. Например, при значении 4.0 мм второй компонент перемещается на 4.0 мм за один оборот первого компонента. Если в качестве первого компонента выбрана цилиндрическая поверхность, рассчитывается и отображается расстояние по умолчанию, которое соответствует длине окружности этого компонента.
Решение
Определение типа движения: вперед или назад. Нажмите соответствующую кнопку.
Имя и список совпадений
Выбрать компонент можно в диалоговом окне «Вставить компонент», а также можно выбрать Интерактивное размещение с конструктивными парами или Автоматическое создание конструктивных пар на месте. Если хотя бы один компонент уже размещен в сборке, выполняется сопоставление конструктивных пар. Точность результатов можно увеличить, создав список совпадений.
Имя
Создание имени конструктивной пары. Можно ввести имя или оставить поле пустым и будет автоматически создано имя по умолчанию.
Список совпадений
Создание список имен конструктивной пары. При размещении компонента для соответствия необходимо найти сначала имя, а потом свойства конструктивной пары.
Добавить имя в список
Добавление имени. Щелкните по компоненту и введите имя.
В данном примере множественные экземпляры компонента собираются в форме лестницы. Для выполнения этой задачи создается список совпадений конструктивных пар, в результате чего Стойка 1 всегда вставляется в Отверстие 2.

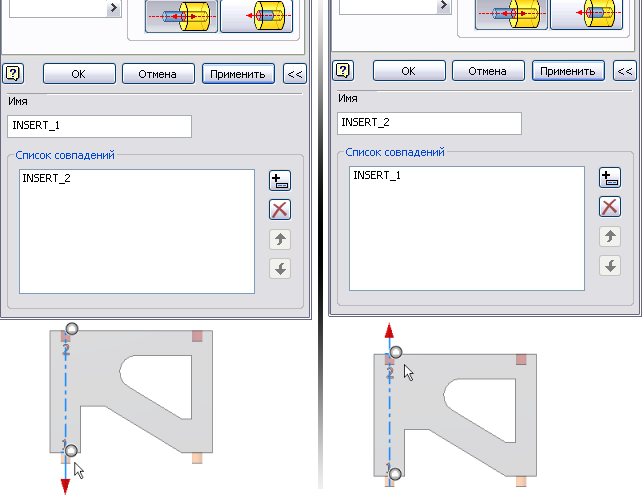

- Создайте конструктивную пару зависимости вставки с именем: Вставка_1 в Стойка 1. Разверните диалоговое окно и создайте предпочтительную пару (Вставка_2) в качестве первой записи в списке совпадений.
- Создайте конструктивную пару зависимости вставки с именем: Вставка_2 в Отверстие 2. Разверните диалоговое окно и создайте предпочтительную пару (Вставка_1) в качестве первой записи в списке совпадений.
- Вставить первый экземпляр компонента в сборку.

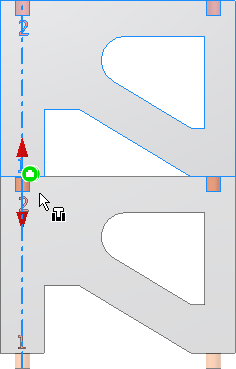

- Вставьте второй экземпляр компонента с помощью диалогового окна "Вставить компонент". Активируйте один из параметров для конструктивных пар ("Интерактивное размещение с конструктивными парами" или "Автоматическое создание конструктивных пар на месте").
