Применение непосредственного редактирования к граням и телам

Непосредственное редактирование используется для изменения твердых тел, созданных в Inventor, а также импортированных твердотельных моделей без журнала.

Значения параметров создаются при добавлении непосредственного редактирования и управляются через диалоговое окно "Параметры". Также можно продолжить внесение изменений с помощью операции «Непосредственное редактирование». Значения параметров обновляются соответственно.

В режиме непосредственного редактирования доступна мини-панель инструментов, на которой представлены несколько операций редактирования и триада непосредственного манипулятора, который используется для изменения модели.

После применения непосредственного редактирования в браузере отображается запись непосредственно для элемента. В активном окне отображается соответствующий символ. С помощью этой операции создается параметр, которым можно управлять в диалоговом окне "Параметры".

Перемещение или поворот граней или тел с помощью непосредственного редактирования

  1. Выберите вкладку «3D-модель» панель «Изменить» «Непосредственное редактирование» .

  2. На мини-панели «Непосредственное редактирование» следует указать операцию, которую требуется выполнить, а также геометрию, в отношении которой следует применить операцию.

    • Перемещение. Активация манипулятора триады для операций перемещения. Изменяет положение выбора и удлиняет смежную геометрию.
    • Размер. Активация манипулятора триады для изменения размеров элементов.
    • Масштаб. Активация манипулятора триады для операций масштабирования. Доступно только для редактирования тел.
    • Поворот. Активация манипулятора триады для операций поворота.
    • Удаление. Удаление выбранной грани и восстановление тела.
    • Грани. Включение граней для выбора.
    • Тела. Включение тел для выбора.
    • Автоматическое сопряжение. Изменение общей длины грани. Автоматическое сопряжение - это технология повторного сопряжения, которая автоматически смещает соседние тангенциальные грани и при необходимости создает новое сопряжение. Этот параметр доступен при переносе или повороте грани.

  3. В графическом окне выберите элементы для поворота или перемещения.

  4. Перетащите одну или несколько ручек триады, введите имя параметра или укажите точное значение для расстояния перемещения или угла поворота.

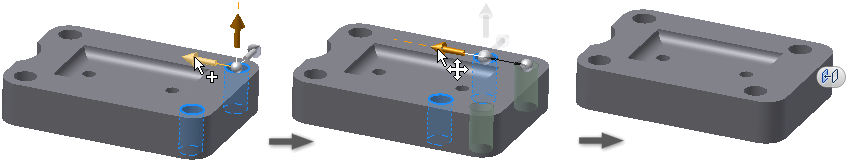

    Манипуляторы перемещения:

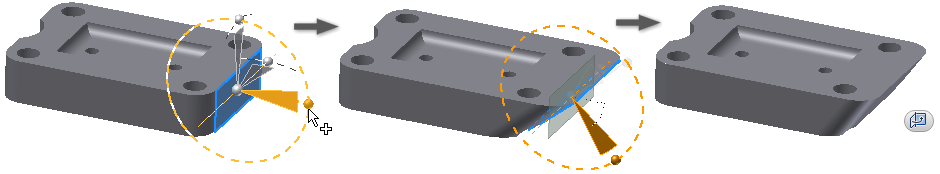

    Манипуляторы поворота:

  5. При необходимости воспользуйтесь следующими действиями.

    • Чтобы переместить триаду, выберите «Найти» . Триада отображается на курсоре. Разместите триаду в новом местоположении.
    • Управляйте ориентацией триады с помощью параметров "МСК" и "Локально".
      • Чтобы выровнять триаду относительно геометрии, сначала выберите «Локально», а затем выберите на мини-панели инструментов. С помощью параметра "Локально" выполняется размещение триады относительно выбранной грани или тела.
      • Для выполнения ориентации триады относительно начала координат детали выберите "МСК". При выборе параметра "МСК" выбор выравнивания недоступен.

  6. При необходимости выберите один из следующих параметров:

    Перенос

    • Форма измерения. Определяет начальное расположение для расстояния путем выбора существующей геометрии в качестве опорной геометрии. Измерение выполняется от большинства типов геометрии, включая эскиз и рабочую геометрию.
    • Привязка к. Создание и выравнивание с другой геометрией.

    Поворот модели

    • Привязка параллельно. Создание и параллельное выравнивание с другой гранью. Это выравнивание выполняется только для плоской грани.

      Примечание. Функции «Привязка к» и «Привязка параллельно» не обеспечивают ассоциативность различных деталей в сборке.

  7. Нажмите «Применить» на мини-панели инструментов.

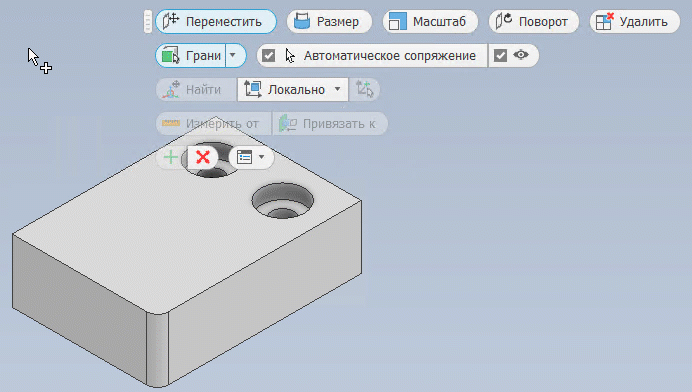

Изменение размеров граней с помощью непосредственного редактирования

  1. Выберите вкладку «3D-модель» панель «Изменить» «Непосредственное редактирование» .

  2. На мини-панели инструментов «Непосредственное редактирование» выберите «Размер».

  3. В графическом окне выберите грани, для которых требуется изменить размер.

    Примечание. Во избежание неточности в файлах чертежей размер элемента параметрического отверстия не может быть изменен.

  4. На мини-панели инструментов выберите инструмент изменения:

    • Смещение. Смещение выбранных граней на заданное расстояние от выбранного объекта.
    • Диаметр. Изменение размера цилиндрических граней. Диаметр цилиндрических элементов разных размеров изменяется на один и тот же диаметр.
    • Радиус. Изменение размера радиальных граней. Радиус радиальных элементов разных размеров изменяется на один и тот же радиус.
    Примечание. Активный модификатор управляет отфильтрованными гранями из набора объектов.

  5. В графическом окне перетащите ручку манипулятора и посмотрите, как изменились размеры. Например, для обеспечения точного управления, чтобы изменить радиус объекта, выберите модификатор «Радиус» и введите значение в поле ввода.

  6. Нажмите «Применить» на мини-панели инструментов.

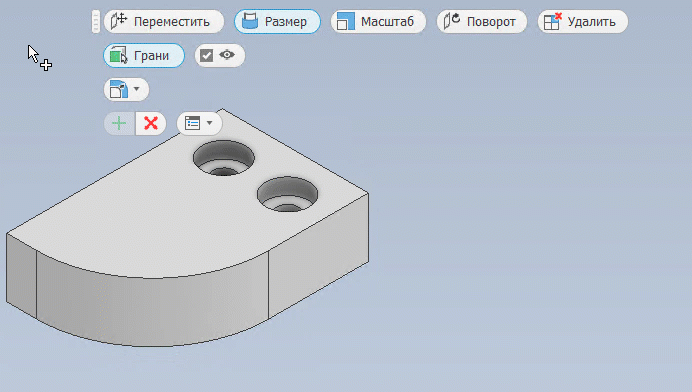

Удаление граней с помощью непосредственного редактирования

  1. Выберите вкладку «3D-модель» панель «Изменить» «Непосредственное редактирование» .

  2. На мини-панели инструментов «Непосредственное редактирование» выберите «Удалить».

    Примечание. Инструмент выбора тел недоступен для операций удаления.

  3. В графическом окне выберите грань, которую необходимо удалить.

    Примечание. Удаление граней может повлиять на аннотации в файлах чертежей.

  4. Нажмите «Применить» на мини-панели инструментов.

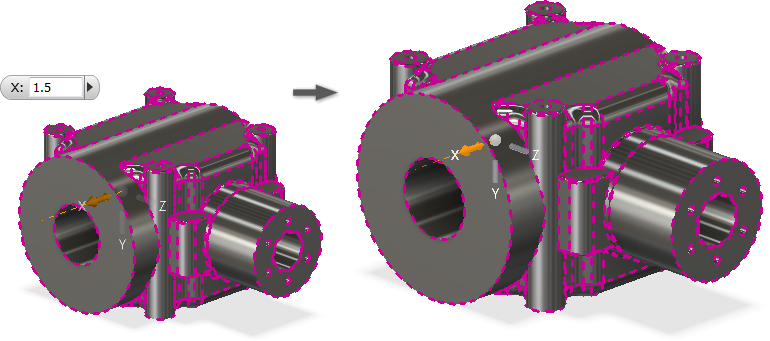

Масштабирование тел с помощью непосредственного редактирования

  1. Выберите вкладку «3D-модель» панель «Изменить» «Непосредственное редактирование» .

  2. На мини-панели инструментов «Непосредственное редактирование» выберите «Масштаб».

    Примечание. Инструмент выбора граней недоступен для операций масштабирования.

  3. В графическом окне выберите масштабируемое тело.

  4. На мини-панели инструментов выберите тип масштабирования

    • "Унифицировано" — для масштабирования тела используется один коэффициент.
    • "Не унифицировано" — для масштабирования тела по осям X, Y и Z используются различные коэффициенты.

  5. В графическом окне перетащите ручку-манипулятор или введите значение в поле ввода.

  6. Нажмите «Применить» на мини-панели инструментов.

Изменение непосредственного редактирования.
