Добавление общих примечаний в чертеж

Создание отдельно стоящих примечаний, не присоединенных к видам, обозначениям или другим элементам чертежей.

Новые возможности версии 2025

Используйте команду "Текст", чтобы добавить общие примечания на чертеж.

Добавление примечания на чертеж

Выберите на ленте вкладку «Аннотации» панель «Текст» «Текст». В графическом окне укажите мышью точку вставки текстового поля на чертеже или, удерживая нажатой левую кнопку мыши, переместите курсор, задав область текстового поля. Введите текст в текстовом поле диалогового окна "Формат текста". Параметрами диалогового окна можно воспользоваться для добавления к тексту условных знаков, различных типов свойств и надписей именованных параметров, а также изменения форматирования текста. При изменении форматирования текста в диалоговом окне изменяется стиль только этого текста. Для изменения стандартного форматирования всего текста необходимо отредактировать заданный текстовый стиль или задать другой текстовый стиль в стандарте оформления.

Примечание. Выберите тип свойств «Физические свойства — модель» в диалоговом окне «Форматирование текста», чтобы добавить в текст значения массы, плотности, объема и площади. Если для физического свойства отображается значение «Н/Д», это значит, что физические свойства модели устарели. Чтобы обновить модель, откройте файл модели и выберите вкладку «Управление» панель «Обновить» «Обновить масс. свойства».

Советы:

• Для того чтобы физические свойства оставались актуальными при сохранении модели, в диалоговом окне "Параметры приложения" на вкладке "Общие" нажмите "Обновить физические свойства при сохранении".

• При необходимости выберите стандартный набор параметров в раскрывающемся меню в верхней части диалогового окна. Или создайте новый набор. Дополнительные сведения см. в разделе Работа с наборами параметров.

Редактирование текстового примечания

Существует возможность редактирования текста, а также изменения условных знаков и параметров в текстовом примечании.

1. Выбрать примечание, щелкнуть правой кнопкой мыши и выбрать "Редактировать текст на выноске" из контекстного меню.

2. В диалоговом окне "Формат текста" щелкните в текстовом окне для определения точки вставки. Можно удалять или добавлять текст или использовать параметры диалогового окна для добавления условных знаков и надписей именованных параметров, а также для изменения форматирования текста.

Поворот текста примечания

Текст поворачивается относительно точки его вставки. Например, если размер выровнен по левому верхнему краю, он будет повернут относительно левого верхнего угла.

Повернуть размер можно одним из следующих способов:

• Дважды щелкните мышью примечание к чертежу и в диалоговом окне "Формат текста" введите значение в поле "Угол поворота".

• Щелкните правой кнопкой мыши примечание и выберите "Поворот на 90 градусов по часовой стрелке" или "Поворот на 90 градусов против часовой стрелки".

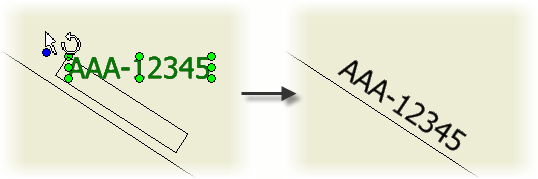

• Выберите примечание и перетащите синюю ручку поворота, чтобы повернуть текст и установить его в желаемое положение.



Изменение атрибутов значений текста

Можно задать отображение значений параметров в двойных единицах измерения. Значения параметров будут отображаться в единицах, заданных в связанном стандарте оформления, и в заданных альтернативных единицах.

1. Выбрать текст, щелкнуть правой кнопкой мыши и выбрать "Редактировать атрибуты значений" из контекстного меню.

2. Снять флажок "Как установлено стандартом".

3. Задать атрибуты.

Изменение стиля текстовых примечаний при их нанесении

На вкладке "Пояснение", панель "Формат" нажмите на стрелку списка стилей и выберите нужный стиль.

Изменение стиля существующего текстового примечания

Выберите текст примечания, который требуется изменить, затем на вкладке "Пояснение", панель "Формат" нажмите на стрелку возле списка стилей и выберите нужный стиль.
