Создание производных результатов моделирования

Используйте параметр "Создать кривую" на панели инструментов "Устройство графического вывода" для создания новых переменных, арифметических операторов и функций действительных чисел. Кривые рассчитываются после завершения моделирования (не в режиме реального времени).

1. На панели инструментов диалогового окна «Устройство графического вывода» нажмите кнопку «Создать кривую» .

2. В поле "Имя" введите имя новой переменной.

3. В поле "Формула" введите формулу для определения переменной.

   Чтобы ввести числа, функции действительных чисел, арифметические операторы и существующие переменные, введите их в поле "Формула".

   Можно использовать математические функции с действительными аргументами и создать вещественные решения. Например,

   • cos, sin, tan

   • acos, asin, atan

   • cosh, sinh, tanh

   • abs (абсолютное значение)

   • exp, log, log10

   • sqr (квадрат значения), sqrt (квадратный корень)

   • sign ( -1, если значение < 0, +1, если значение = >0)

   • sign0 ( -1, если значение < 0, +1, если значение > 0, 0, если значение = 0)

     Примечание. Для тригонометрических функций используется текущие угловые единицы (градусы или радианы).

   • Постоянное значение pi (строчными буквами: PI)

   Примечание. Текущее время моделирования определяется с помощью переменной времени.

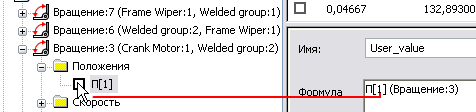

4. Для ввода переменной можно также установить флажок возле переменной в браузере устройства графического вывода.



5. Наведите курсор снова на поле ввода формулы.

   Проверка имени и формулы выполняется в режиме реального времени. Результаты проверки отображаются в поле "Формула".

6. Нажмите "OK".

   Имя новой переменной отображается в браузере окна "Устройство графического вывода" в папке "Пользовательские переменные". Их можно просмотреть и использовать для определения другой новой переменной.
