Манипулирование метками в графическом окне

Манипулирование метками в графическом окне, включая метки, связанные с датчиками результатов, а также с минимальными и максимальными значениями, выполняется для более удобного просмотра и представления данных моделирования. Можно изменить исходной расстояние, на котором размещаются метки, перетащить метки и сбросить положение меток.

Исходное расположение метки

При необходимости можно определить исходное расстояние смещения меток относительно места щелчка в модели:

1. Выберите на ленте вкладку «Анализ рам» панель «Настройки» «Параметры анализа рам» .

2. На вкладке "Общие" измените параметр "Исходное расстояние расположения метки" на процентное значение диагонали граничной рамки модели.

   Примечание. Изменение этого параметра не влияет на расположение существующих меток.

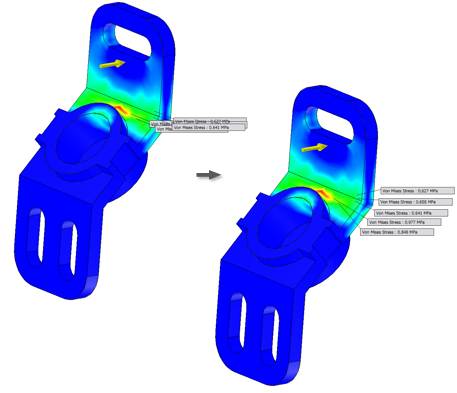

Перемещение меток

1. Выберите одну или несколько меток в графическом окне.

2. Щелкните одну из выбранных меток и перетащите ее в новое положение.

   Примечание. Для отмены операции и возврата меток в исходное положение нажмите клавишу ESC при перетаскивании.

Сброс положений меток

Для возврата выбранных меток в исходное положение выполните следующее:

1. Выберите одну или несколько меток в графическом окне.
2. Щелкните правой кнопкой мыши и выберите "Сбросить позицию".

Для изменения положения всех меток в графическом окне щелкните правой кнопкой по любой метке и выберите пункт "Сбросить все положения".
