Нанесение допуска формы и расположения

Выберите на ленте вкладку «Аннотации» панель «Обозначения» «Допуск формы и расположения».

Для нанесения обозначения выполните любое из указанных ниже действий.

• Для создания обозначения, привязанного к ребру детали, наведите указатель на ребро и дважды щелкните его, чтобы добавить обозначение.

• Для создания обозначения без линии выноски дважды щелкните в том месте, где требуется его разместить.

• Для создания обозначения без линии выноски, связанной с объектом, дважды щелкните подсвеченное ребро или точку. К ребру или точке будет прикреплено обозначение.

• Для нанесения обозначения с линией выноски щелкните в том месте, где должна быть начальная точка линии выноски. Если щелкнуть подсвеченную грань или точку, выноска будет прикреплена к выбранному фрагменту. Переместите курсор и щелкните для определения вершины линии выноски. Когда указатель обозначения окажется в нужной точке, щелкните правой кнопкой мыши и выберите "Продолжить".

  Совет. Чтобы изменить положение допуска, наведите указатель на зеленую точку обозначения, а затем перетащите его в нужное место. При перетаскивании на небольшое расстояние обозначение размещается по другую сторону ребра. При перетаскивании на большое расстояние допуск удаляется от ребра и к нему добавляется выноска.
  Совет. Чтобы повернуть обозначение допуска формы и расположения, щелкните правой кнопкой мыши обозначение и выберите «Повернуть на 90° по ч/с» или «Повернуть на 90° против ч/с».

(Необязательно) Выберите набор параметров обозначений и измените его необходимым образом. Если набор параметров не существует, выполните следующие действия. На шаге 5 можно сохранить набор параметров.

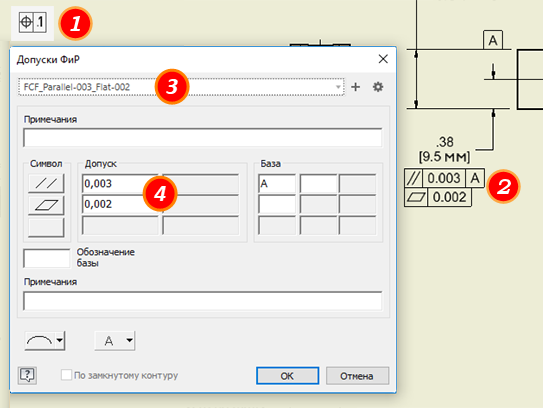

Задайте для обозначения необходимые атрибуты и значения в диалоговом окне "Допуск формы и расположения" и нажмите "ОК".

(Необязательно) Если значения обозначения используются часто, сохраните их в виде именованного набора параметров. Для этого в поле набора параметров нажмите , примите имя по умолчанию или задайте другое в соответствии с принятыми соглашениями об именовании.

Продолжите нанесение допусков формы и расположения. После нанесения обозначений щелкните правой кнопкой мыши и выберите в меню "Завершить" для завершения операции.
