Удаление нежелательных сегментов или точек трассы

В области автотрассировки смежные сегменты компланарны и перпендикулярны друг другу в некоторых экземплярах. С помощью команды "Переместить сегмент" можно удалять ненужные сегменты и соответствующие точки трассы.

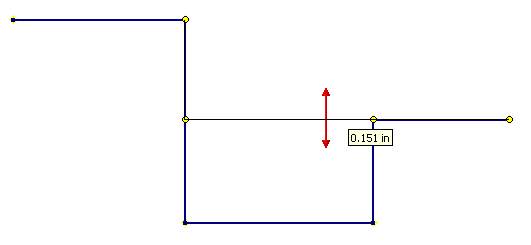

Для их удаления перетащите геометрию, пока трассировочные точки не совпадут с прилежащими трассировочными точками.

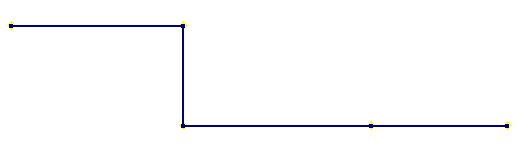

Отпустите курсор для остановки перетаскивания. Нежелательный сегмент удалён.

Затем можно удалить лишние точки трассы с помощью команды "Удалить" из контекстного меню. Другим способом является перетаскивание нежелательных точек трассы с наложением на смежные точки. Когда они совпадут, отпустите курсор для остановки перетаскивания и удаления трассировочной точки.

При перетаскивании сегмента нажмите клавишу ESC для отмены перетаскивания и возврата к обычному редактированию.
