Обрезка и удаление части облака точек

Команда Обрезать рамкой выполняет обрезку (удаление) части облака точек. Параметр по умолчанию Сохранить внутри сохраняет обрезанный фрагмент внутри прямоугольной ограничивающей 3D-рамки и удаляет остальную часть облака за пределами рамки. Параметр Сохранить снаружи удаляет обрезанный фрагмент и сохраняет остальную часть облака точек за пределами рамки.

1. Выберите на ленте вкладку «Управление» панель «Облако точек» «Рамка обрезки».

2. В графическом окне появится значок выделения объектов. Выберите два противоположных угла, полностью ограничивающих объекты, которые требуется включить в обрезаемый фрагмент.

3. После выбора второго угла вокруг выделенной области появляется прямоугольная ограничивающая 3D-рамка. Размеры ограничивающей рамки по оси X и Y определяются значениями X и Y в противоположных углах рамки выбора. Значение по оси Z регулируется.

   Примечание. В окно выделения объектов для обрезки можно включить несколько облаков точек. Если в графическом окне имеется несколько облаков точек и одно из них было по ошибке включено в область выбора для обрезки, используйте CTRL + выделение, чтобы отменить его выбор.

4. Можно использовать манипуляторы на ограничивающей рамке, чтобы динамически увеличить или уменьшить при необходимости размер ограничивающей рамки.

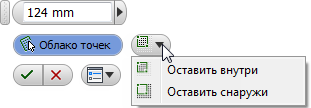

5. В активном окне, вписанном в экран, также отображается мини-панель инструментов Облако точек. В качестве альтернативы манипулятору расстояния можно ввести нужное значение Z непосредственно в поле ввода на мини-панели инструментов.

6. Далее следует выбрать параметр обрезки: Сохранить внутри или Сохранить снаружи. Обе команды доступны в раскрывающемся меню Облако точек.

7. Параметр по умолчанию Сохранить внутри сохраняет обрезанный фрагмент внутри ограничивающей рамки и удаляет остальную часть облака за пределами рамки.

8. Параметр Сохранить снаружи удаляет обрезанный фрагмент и сохраняет остальную часть облака точек за пределами ограничивающей рамки.

   Независимо от того, какой выбран параметр Сохранить, сохраняемые точки в облаке всегда отображаются серым цветом (исходный цвет облака точек). Удаляемые точки отображаются другим цветом. Этот цвет определяется текущей цветовой схемой Inventor.

9. Нажмите кнопку OK на мини-панели инструментов, чтобы выполнить обрезку и завершить работу команды.
