Совместная работа над чертежами с помощью пометок DWF

Совместная работа с другими пользователями, которые должны участвовать в процессе проектирования.

Дополнительные сведения о создании пометок в программе Autodesk Design Review см. в соответствующем разделе справки по Autodesk Design Review.

При открытии файла DWF с пометками в Inventor отображается дерево всех листов чертежа, содержащих пометки, а также соответствующие пометки. В браузере пометок можно выбирать отдельные пометки. Можно просмотреть их статус и другие сведения: данные о создателе пометки, дату и время создания пометки и связанные с ней комментарии.

Работа с пометками DWF в Inventor

1. Выберите «Файл» «Открыть».

2. В диалоговом окне из списка типов файлов выберите “DWF Markup Files (*.dwf, *.dwfx)”.

   Набор пометок отобразится в браузере в виде дерева. После проверки пометок можно изменить их статус и добавить комментарии, которые будут сохранены вместе с пометками. В браузере щелкните пометку правой кнопкой мыши для отображения контекстного меню, с помощью которого можно изменить статус и отобразить диалоговое окно "Свойства пометки".

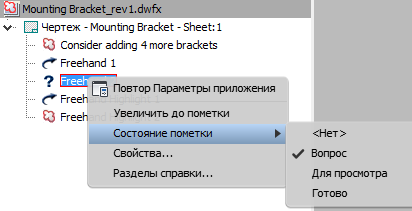

   • Просмотр или изменение состояния пометки: щелкните правой кнопкой мыши узел пометки и выберите состояние в подменю «Состояние пометки». По умолчанию в качестве статуса новой пометки задано значение . Вы можете изменить статус пометки на "Вопрос", "Для просмотра" или "Закрыто".



   • Отображение обозревателя пометок и добавление комментариев: щелкните правой кнопкой мыши узел пометки и выберите в контекстном меню пункт «Свойства», чтобы открыть диалоговое окно «Свойства пометки». Добавьте примечания в соответствующей области.

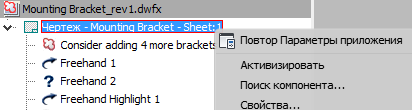

   • Поиск всех листов в файле IDW: щелкните правой кнопкой мыши файл чертежа в обозревателе и выберите «Поиск компонента».



   • Сохранение изменений в пометках: щелкните правой кнопкой мыши корневой узел DWF и нажмите кнопку «Сохранить изменения журнала пометок».

   • Повторная публикация файла DWF с пометками: щелкните правой кнопкой мыши корневой узел DWF и нажмите кнопку «Опубликовать листы с пометками» или «Опубликовать все листы».

     Inventor автоматически сохраняет в файл DWF изменения статуса пометки и добавленные комментарии и включает эти данные при повторной публикации. Изменения пометки можно также сохранить, щелкнув правой кнопкой мыши узел набора пометок и выбрав пункт "Сохранить изменения журнала пометок".

При повторной публикации набор пометок, а также внесенные в них изменения сохраняются в файле DWF. Когда повторно опубликованный файл DWF просматривается в Autodesk Design Review, изменения, внесенные в чертежи, видимы. Отображаются все изменения, внесенные в статус и сведения о пометках.
