Справочник по таблицам соединений

Для перехода из одной категории соединений в другую следует использовать изображения в верхней части диалогового окна.

Стандартные соединения

Стандартные соединения используются наиболее часто. Эти соединения создаются на основе степеней свободы вращения и перемещения. В данной категории доступными являются следующие соединения:

Вращение

Призматическое

Цилиндрическое

Сферическое

Плоское

Точка — отрезок

Отрезок — плоскость

Точка — плоскость

Пространственное

Сварное

Шарниры качения

Изображения обозначают соединения, которые можно использовать для моделирования механизмов передач, однако фактическое зацепление зубьев не учитывается. С помощью данного метода устанавливается передаточное отношение на основе геометрии, выбранной для обеспечения эффективного радиуса качения зубчатых колес.

Шарнир качения: цилиндр на плоскости

Шарнир качения: цилиндр на цилиндре

Шарнир качения: цилиндр в цилиндре

Шарнир качения: цилиндр-кривая

Ремень

Шарнир качения: конус на плоскости

Шарнир качения: конус на конусе

Шарнир качения: конус в конусе

Винт

Червячная передача

Шарниры скольжения

Шарнир скольжения: цилиндр на плоскости

Шарнир скольжения: цилиндр на цилиндре

Шарнир скольжения: цилиндр в цилиндре

Шарнир скольжения: цилиндр-кривая

Шарнир скольжения: точка-кривая

Контактное соединение

2D контактное соединение точное. С помощью этого параметра определяется пересечение, однако также разрешается разделение. Поскольку поверхности не имеют граней и не пересекаются, возможность получения неверных результатов минимальная. При работе с механизмами, например кулачками и толкателями, следует использовать этот тип соединений вместо 3D контактов, чтобы точно проследить поведение механизма. В некоторых случаях необходимо создать дополнительную геометрию на детали или применить несколько 2D контактных соединений для достижения нужных результатов.

2D-контакт

Изменение геометрии для обеспечения непрерывного «сглаженного» цикла

Чтобы обеспечить сглаженный непрерывный цикл для алгоритма 2D контакта (с целью ускорить вычисления), выполняется небольшое изменение геометрии. Все разрывы в профили сглаживаются для получения непрерывного контура, что позволяет быстрее выполнить расчет контакта в программе. В следующем примере показаны операции, выполняемые внутри программы.

	Примером является блок с плоскими гранями, контактирующий с другим компонентом, в котором не все грани параллельны граням блока. На расстоянии векторы контакта (красные) выглядят вполне нормально.
	Если увеличить область контакта для непараллельных граней, можно заменить небольшое наложение в контакте.
	Если увеличить область контакта параллельных граней, картина будет та, которая показана на рисунке слева.
	Этот статус возникает, поскольку в при динамическом моделировании автоматически создаются скругления для углов, как показано на рисунке слева. Как видно, контакт является точным относительно скругления.
	В случае соединения параллельных граней контакт также является точным относительно скругления.

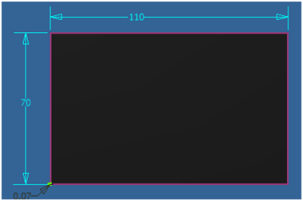

	Программа создает скругление, используя следующий метод: Расчетная Lmin = кратчайшее расстояние между двумя сегментами. Проводится окружность, касательная к двум сегментам, с радиусом равным 1/1000*Lmin. Если достигнуто минимальное значение 5e-6 мм, то вершина не сглаживается. В примере слева Lmin = 70 мм, а угол прямой (90 градусов), поэтому радиус равен 0,07 мм.

Силовые соединения

3D-контакт

Пружина/амортизатор/домкрат
