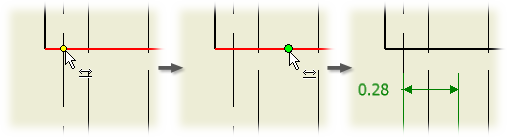

Размер для средней точки и пересечения

1. На вкладке "Пояснение" панели "Размеры" выберите команду "Размеры".
2. В графическом окне щелкните среднюю точку или пересечение и нужную линию, ребро или точку.
3. Переместите размер в требуемое положение и щелкните для его размещения.
4. После создания и размещения необходимых размеров щелкните правой кнопкой мыши и выберите "Завершить".

Примечания.

• Средняя точка отображается для незамкнутого объекта.
• Пересечение — только для ребер модели на различных объектах.
• Середина отмечается зеленой точкой, а пересечение - желтой точкой.
• Созданные размеры можно назначить для физического пересечения спроецированных ребер, но не для пересечения их выносных элементов.
• Середины и пересечения должны быть на одном и том же виде.

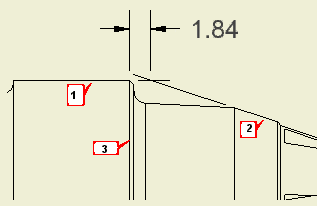

Добавление размеров для пересечений выносных линий

1. Выберите на ленте вкладку «Аннотации» панель «Размер» «Размер».
2. Выберите первую линию (1) для определения пересечения.
3. Щелкните правой кнопкой мыши и выберите пункт меню "Пересечение".
4. Выберите вторую линию (2) для определения пересечения. Эти линии продолжаются насколько необходимо, и точка их пересечения становится первой точкой нанесения размера.
5. Выберите ребро модели (3) для определения размера. Кроме того, можно выполнить шаги 2-4 для определения другого пересечения, или выбрать точку на виде чертежа.
6. Перетащите размер в требуемое положение.
7. Щелкните, чтобы поместить размер на чертеж.
