Справка по параметрам экспорта с помощью команды «Сохранить как»

Новые возможности версии 2022.2

Стандартные параметры экспорта с помощью команды «Сохранить как»

Включить эскизы

Выберите этот параметр для включения видимых эскизов в экспортируемый файл.

При сохранении файла в формате SAT эскизы преобразуются в файл SAT без группировки информации.

Параметры экспорта CATIA V5 (*.CATPart, *.CATProduct)

Версия

Выберите версию формата файла для экспорта.

Параметры экспорта файлов IGES (*.igs, *.ige, *.iges)

Результаты экспорта в IGES:

• Геометрия детали и базовые поверхности назначаются для различных слоев.
• При моделировании детали экспортируются только видимые поверхности.

Тип поверхности

• IGES 143 — ограниченная поверхность. Математически этот тип более точен, чем использовавшиеся ранее параметрические поверхности.
• IGES 144 — усеченная поверхность. Применяется для систем, не распознающих ограниченные поверхности, или если возникают проблемы при преобразовании

Тип грани тела

• «Аналитические». Аналитические грани сохраняют аналитические характеристики. Поддерживаемые типы таких граней: плоские, цилиндрические, конические, сферические и тороидальные.
• NURBS. Используется, если грани не соответствуют аналитическим характеристикам.

Точность подгонки сплайна

Допустимый диапазон значений составляет 0,00001–0,001 см. Чем меньше значение, тем точнее приближение геометрии и больше размер файла. Значение сохраняется в текущем и последующих сеансах, пока оно не будет изменено.

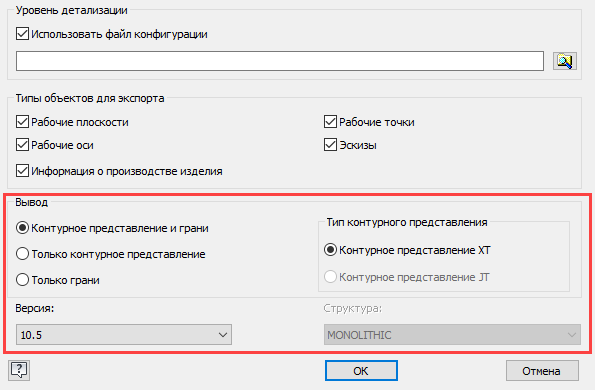

Параметры экспорта файлов JT

Использовать файл конфигурации

Установите этот флажок, чтобы использовать предварительно заданный файл, содержащий параметры экспорта для раздела «Вывод». Данный файл можно использовать для управления уровнем детализации и другими параметрами, если параметры экспорта по умолчанию не позволяют получить желаемые результаты. Например, можно настроить значения уровня детализации для хорды, влияющие на более крупные элементы, и значения уровня детализации для угла, влияющие на меньшие элементы.

Файл примера CFG можно найти в папке [диск]:\Users\Public\Documents\Autodesk\Inventor [версия]\Samples\Translation\[язык]

Файл конфигурации поддерживает изменение следующих областей.

• Контурное представление и грани
  • Контурное представление и грани: includeBrep = true, includeGeom = true
  • Только контурное представление: includeBrep = true, includeGeom = false
  • Только грани: includeBrep = false, includeGeom = true
• Тип контурного представления
  • Контурное представление XT: autoXtBrep = true
  • Контурное представление JT: autoXtBrep = false. Примечание. Для контурного представления JT требуется версия 10.2 или более ранняя.
• Структура (доступна только для сборок)
  • MONOLITHIC: structureOption = "MONOLITHIC" Совет. Сборка хранится в отдельном файле JT.
  • PER PART: structureOption = "PER_PART" Совет. Иерархия сборки хранится в отдельном файле JT, а каждая отдельная часть хранится как файл JT во вложенном каталоге.
  • FULL SHATTER: structureOption = "FULL_SHATTER" Совет. Каждый компонент сборки хранится в отдельном файле JT.
• Версия. Например, версия 8.0 записана как JtFileFormat = "80", версия 10.5 записана как JtFileFormat = "105".

Product Manufacturing Information

Данные PMI. Обычно в экспортируемом файле информация о производстве прикреплена к 3D-модели.

Вывод

Выберите параметры вывода.

Тип контурного представления

При выборе версии 10.3 и более поздней контурное представление JT недоступно.

Версия

Выберите версию формата файла для экспорта.

Структура

Доступно только для сборок. Указание типа структуры и количества созданных файлов, которые необходимо применить к экспортированному файлу. Смотрите описание каждого типа в параметрах предшествующего файла конфигурации.

Параметры экспорта файлов OBJ

Единицы

Управление единицами экспортированного файла OBJ.

• Исходные единицы — единицы, заданные в настройках документа детали.
• Также доступны следующие типы единиц измерения: дюймы, футы, сантиметры, миллиметры, метры и микроны.

Структура

Параметры структуры не включены для среды 3D-печати.

• Один файл. Создается один файл сборки. По умолчанию цвета детали экспортируются вместе с файлом. Снимите флажок «Экспортировать цвета», чтобы выполнить сохранение с использованием всех деталей, которые содержат цвет по умолчанию.
• «Один файл на экземпляр детали». Создание отдельного файла для каждого компонента, включенного в экспорт. Сохраняются исходные зависимости из файла сборки. Недоступно для файла детали.
• «Один файл на выделение». Создание отдельного файла для каждого выбранного твердого тела или компонента. В сборках в выбор включается только родительский файл. Недоступно для сборок, если в диалоговом окне «Отправить в службу печати 3D» выбран параметр «Все видимые». Доступно только для деталей при выборе параметра «Выбрано».

Разрешение

Изменение разрешения, используемого для экспорта модели. Можно задать процентные значения для регуляторов параметров, контролирующих тесселяцию для экспортированного файла.

• Высокое — в параметрах используются высокие процентные значения. При изменении значений отклонения поверхности, максимальной длины ребра или пропорции этот выбор очищается.
• Среднее — в параметрах используются средние процентные значения.
• Низкое — в параметрах используются низкие процентные значения.
• Пользовательское — выбор пользовательских значений. Примечание. Если параметр допуска задан слишком жестко, это может привести к чрезмерному числу граней и нехватке памяти. Это, в свою очередь, может привести к сбою операции.
• Контурное представление (по умолчанию) — вывод контурного представления, сформированного из граней, ребер и вершин.

Отклонение поверхности

Контроль максимального расстояния между краями граней и краями поверхности. Позволяет задать параметры отклонения поверхности, используемые для тесселяции. При изменении положения регулятора значение разрешения меняется на «Прочие».

Стандартное отклонение

Контроль максимального угла между векторами нормалей к граням. Позволяет задать параметры отклонения нормали, используемые для тесселяции. При изменении положения регулятора значение разрешения меняется на «Прочие».

Максимальная длина ребра

Определение максимального расстояния между линиями сетки, накладываемой на грань во время процесса тесселяции. Позволяет задать параметр максимальной длины ребра, используемый для тесселяции. При изменении положения регулятора значение разрешения меняется на «Прочие».

Пропорции

Контроль отношения между высотой и шириной граней. Позволяет задать параметр пропорции, используемый для тесселяции. При изменении положения регулятора значение разрешения меняется на «Прочие».

Параметры экспорта двоичных файлов Parasolid или текстовых файлов (*.x_b, *.x_t)

Версия

Выберите версию формата файла для экспорта.

Параметры экспорта Pro/ENGINEER (*.g, *.neu)

Версия

Выберите версию формата файла для экспорта. Этот параметр доступен только для файлов Granite (.g). Недоступно при экспорте в файлы формата Pro/ENGINEER Neutral (.neu).

Параметры экспорта SAT (*.sat)

Версия SAT

Выберите версию формата файла для экспорта.

Параметры экспорта в формат STEP (*.stp, *.ste, *.step)

Для достижения наилучших результатов: при экспорте файлов в формате STEP и их передаче между исходным продуктом и Inventor следует использовать один и тот же протокол, параметры, имя файла и другие настройки.

При сохранении сборки в формате STEP сборка и все связанные детали сохраняются в один файл. Представления деталей Autodesk Inventor преобразуются в цвета RGB объемных элементов STEP.

Протокол

• 203 — управление конфигурацией.

• 214 — проектирование автомобильных компонентов.

• 242 — управляемое 3D-проектирование на основе моделей. Информация о производстве изделий (Inventor MBD/3DA).

  Примечание. STEP AP 242 недоступен для сборок.

Точность подгонки сплайна

Допустимый диапазон значений составляет от 0,00001–0,001 см. Изменить это значение можно только при использовании сантиметров в качестве единиц измерения. Чем меньше значение, тем точнее приближение геометрии и больше размер файла. Значение сохраняется в текущем и последующих сеансах, пока оно не будет изменено.

Параметры экспорта файлов STL

Формат

• В структуре «Двоичный» файл сохраняется как кодированный машинный файл, доступный программному обеспечению только для чтения.
• В структуре ASCII файл сохраняется как текстовый файл, чтение и изменение которого доступно в других программах (например, Notepad).

Единицы

Определяет единицы измерения экспортированного файлы STL.

• Исходные единицы — единицы, заданные в настройках документа детали.
• Также доступны следующие типы единиц измерения: дюймы, футы, сантиметры, миллиметры, метры и микроны.

Структура

Параметры структуры не включены для среды 3D-печати.

• Один файл. Создается один файл сборки. По умолчанию цвета детали экспортируются вместе с файлом. Снимите флажок «Экспортировать цвета», чтобы выполнить сохранение с использованием всех деталей, которые содержат цвет по умолчанию. «Один файл на экземпляр детали». Создание отдельного файла для каждого компонента, включенного в экспорт. Сохраняются исходные зависимости из файла сборки. Недоступно для файла детали.
• «Один файл на выделение». Создание отдельного файла для каждого выбранного твердого тела или компонента. В сборках в выбор включается только родительский файл. Недоступно для сборок, если в диалоговом окне «Отправить в службу печати 3D» выбран параметр «Все видимые». Доступно только для деталей при выборе параметра «Выбрано».

Разрешение

Изменение разрешения, используемого для экспорта модели. Можно задать процентные значения для регуляторов параметров, контролирующих тесселяцию для экспортированного файла.

• Высокое — в параметрах используются высокие процентные значения. При изменении значений отклонения поверхности, максимальной длины ребра или пропорции этот выбор очищается.
• Среднее — в параметрах используются средние процентные значения.
• Низкое — в параметрах используются низкие процентные значения.
• Пользовательское — выбор пользовательских значений. Примечание. Если параметр допуска задан слишком жестко, это может привести к чрезмерному числу граней и нехватке памяти. Это, в свою очередь, может привести к сбою операции.
• Контурное представление (по умолчанию) — вывод контурного представления, сформированного из граней, ребер и вершин. Это действие выбрано по умолчанию.

Отклонение поверхности

Контроль максимального расстояния между краями граней и краями поверхности. Позволяет задать параметры отклонения поверхности, используемые для тесселяции. При изменении положения регулятора значение разрешения меняется на «Прочие».

Стандартное отклонение

Контроль максимального угла между векторами нормалей к граням. Позволяет задать параметры отклонения нормали, используемые для тесселяции. При изменении положения регулятора значение разрешения меняется на «Прочие».

Максимальная длина ребра

Определение максимального расстояния между линиями сетки, накладываемой на грань во время процесса тесселяции. Позволяет задать параметр максимальной длины ребра, используемый для тесселяции. При изменении положения регулятора значение разрешения меняется на «Прочие».

Пропорции

Контроль отношения между высотой и шириной граней. Позволяет задать параметр пропорции, используемый для тесселяции. При изменении положения регулятора значение разрешения меняется на «Прочие».
