Добавление сварных катетов к валикам свариваемых деталей

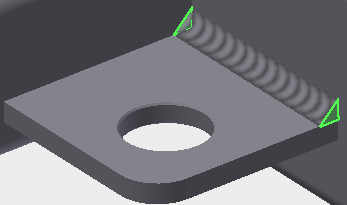

Сварной катет представляет собой заполненную область в конце сварного шва. Катеты автоматически добавляются к угловым сварным швам.
С помощью команды «Сварной катет» можно добавить катеты к другим типам сварных швов.
- В сварной конструкции дважды щелкните папку "Сварка" для ввода среды сварных конструкций.
- Выберите на ленте вкладку «Сварка»
панель «Сварка» «Сварной катет». Существующие грани сварных катетов выделяются. - Нажмите любую форму сплошного сварного шва и добавьте сварной катет.
- Продолжайте добавление сварных катетов. Щелкните правой кнопкой мыши и выберите "ОК", чтобы завершить выполнение команды.
Для удаления сварного катета нажмите "Сварной катет" и еще раз щелкните по грани, чтобы снять с нее выделения.
Совет. Для изменения представления сварного катета щелкните правой кнопкой мыши папку «Сварка» в обозревателе и выберите «Свойства». В диалоговом окне "Свойства" переключитесь на вкладку "Валик сварного шва". В поле "Стиль обработки сварных катетов" нажмите стрелку для раскрытия списка доступных представлений и сделайте выбор. Нажмите кнопку "OK", чтобы закрыть диалоговое окно.

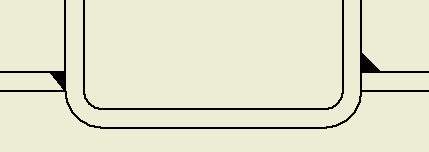

Сварные катеты в чертежах
Для отображения сварных катетов в виде чертежа щелкните вид и выберите в контекстном меню «Получить аннотации модели» > «Получить аннотации сварных швов».
