Справка по вкладке "Отображение" (параметры приложения)

Управление параметрами отображения модели при ее открытии или отображение нового вида текущей модели.

Новые возможности версий 2022, 2023, 2024.1, 2025, 2025.2

Доступ

«Файл» «Параметры» вкладка «Отображение»

Представление модели

Исп. парам. проц. моделиров.

Указание того, требуется ли использовать настройки отображения документа при его открытии или в дополнительных окнах либо видах в документе.

При выборе этого параметра настройки представления приложения игнорируются.

Исп. парам. приложения

Указание того, требуется ли использовать настройки отображения параметров приложения при открытии документа или в дополнительных окнах либо видах в документе.

При выборе этого параметра настройки представления документа игнорируются.

Параметры

Открытие диалогового окна «Вид отображения».

Представление неактивных и фоновых компонентов

Тонированный	Указание того, будут ли неактивные компоненты отображаться как тонированные. Установите флажок для включения тонирования. Снимите флажок для отображения неактивных компонентов в каркасном режиме.
Непрозрачность	Если выбран параметр «Тонированный», для него можно задать непрозрачность. Введите процентное значение непрозрачности или выберите его с помощью стрелок вверх и вниз. По умолчанию непрозрачность равна 25 %. Для неактивного компонента включен параметр «Тонированный», степень непрозрачности установлена на 25 %. Для неактивного компонента включен параметр «Тонированный», степень непрозрачности установлена на 50 %.
Ребра	Определение способа отображения ребер неактивных компонентов.
Следовать за видимостью ребер компонентов	Для отображения ребер компонентов следуйте заданному визуальному стилю.
Переопр. цвета ребер	Вызов палитры цветов. Задание цвета для отображения неактивных ребер модели.

Представление прозрачного компонента

Тонированный	Указание того, будут ли неактивные компоненты отображаться как тонированные. Установите флажок для включения тонирования. Снимите флажок для отображения неактивных компонентов в каркасном режиме.
Непрозрачность	Если выбран параметр «Тонированный», для него можно задать непрозрачность. Введите процентное значение непрозрачности или выберите его с помощью стрелок вверх и вниз. По умолчанию непрозрачность равна 25 %. Для неактивного компонента включен параметр «Тонированный», степень непрозрачности установлена на 25 %. Для неактивного компонента включен параметр «Тонированный», степень непрозрачности установлена на 50 %.
Ребра	Настройка отображения ребер для прозрачных компонентов.
Следовать за видимостью ребер компонентов	Для отображения ребер компонентов следуйте заданному визуальному стилю.
Переопр. цвета ребер	Вызов палитры цветов. Задание цвета для отображения прозрачных ребер модели.

Отображение

Время смены вида (сек)

При использовании команд управления видами ("Изометрия", "Показать все", "Показать рамкой", "Вид на грань" и т.п.) устанавливает время, необходимое для плавной смены вида. Установка времени смены вида равной нулю вызовет сложности в понимании происходящей смены расположения и ориентации. Оптимальное время для перехода от одного вида к другому–з секунды.

Минимальная частота кадров (Гц)

Указание частоты обновления экрана во время операций интерактивного просмотра, таких как «Панорамировать», «Зумировать» и «Повернуть». Работа с некоторыми сложными моделями (например, крупными сборками с большим количеством компонентов) может выполняться медленно. Скорость можно увеличить, изменив частоту кадров. Низкие значения означают более точное воспроизведение визуальной информации. При более высоких значениях частоты кадров система может временно упрощать вид или пропускать его части. По окончании перемещения вид восстанавливается.

Выберите значение 0 для выполнения полной отрисовки вида независимо от временных затрат. Используйте это значение для более точного воспроизведения визуальной информации. Увеличьте частоту кадров, если модель обновляется слишком медленно во время просмотра.
Выберите значение 10 для выполнения отрисовки десяти кадров в секунду. Используйте это значение для обеспечения баланса между точностью визуального воспроизведения и производительностью.
Выберите значение 20 для отрисовки двадцати кадров в секунду. Используйте это значение для обеспечения оптимальной производительности.

Примечание. Минимальная частота кадров не влияет на сечения или разрезы. В этих случаях модель всегда отображается с предельной точностью.

Качество отображения

Устанавливается разрешение отображения модели. Существует три параметра: «Низкое», «Среднее» и «Сглаживание».

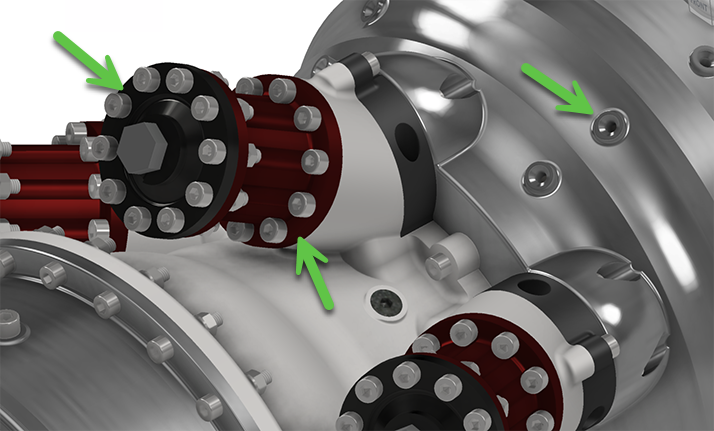

Качество отображения: сглаживание. При выборе этого параметра ребра модели отображаются в виде сглаженных дуг и граней.

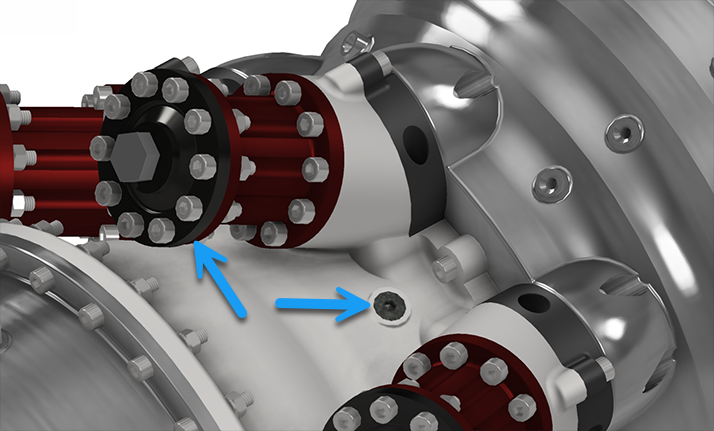

Качество отображения: среднее. При выборе этого параметра ребра модели уточняются до определенного предела, который может включать не все ребра.

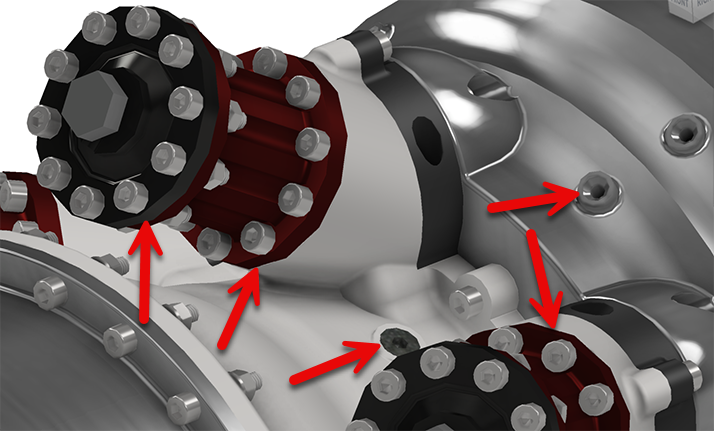

Качество отображения: низкое. При выборе этого параметра дуговые или круговые ребра не сглаживаются. Этот вариант рекомендуется выбирать при низкой производительности.

Отключить автоматическое уточнение

Автоматическое уточнение включено по умолчанию, что обеспечивает плавное отображение граней и тел Inventor при зумировании. Установите флажок, чтобы отключить автоматическое уточнение и использовать грубую фасетизацию. Грубая фасетизация может увеличить производительность для больших сборок и сложных моделей. Используйте команду «Уточнение представления» на вкладке «Вид» или панели быстрого доступа, чтобы сгладить представление, если функция автоматического уточнения отключена.

Включить сглаживание эскизных линий

Уточнение отображения геометрии эскиза для кривых. Этот параметр включен по умолчанию.

Графика из нескольких документов

Автоматически обновлять ссылочные документы

Если выбран этот параметр, то при изменении вспомогательного компонента будет автоматически обновляться цвет и видимость объектов в открытых сборках. По умолчанию параметр выбран или включен. Если параметр не выбран или выключен, для обновления цвета или видимости объектов необходимо активировать сборки (ссылочные документы).

Примечание. При постоянной работе с большими сборками, когда могут возникать проблемы с производительностью, сравните производительность с выбранным и невыбранным параметром.

3D навигация

Тип орбиты по умолчанию

Изменение стандартного поведения команды «Орбита».

Свободная: орбита перемещается относительно экрана.

Зависимая: орбита перемещается относительно модели.

Настройки зумирования

Установите или снимите любой из флажков для изменения направления зумирования (относительно перемещения мыши) или центра зумирования (относительно курсора или экрана).

Смена направления: управление воздействием перемещения мыши на направление зумирования.

Выбрано: при перемещении указателя мыши вверх изображение увеличивается. Если прокрутить колесико мыши вперед, изображение увеличится.
Очищено: при перемещении курсора вверх изображение уменьшается. Если прокрутить колесико мыши вперед, изображение уменьшится.

Зумировать относительно курсора: указание того, будет ли действие зумирования выполняться относительно курсора или центра экрана.

Выбрано: зумирование выполняется относительно центра экрана.
Очищено: зумирование выполняется относительно курсора.

Чувствительность

Медленнее: снижение скорости (частоты кадров при обновлении графики) при увеличении и уменьшении масштаба отображения.
Быстрее: повышение скорости при увеличении или уменьшении масштаба отображения.

ViewCube... Открытие диалогового окна «Параметры ViewCube», в котором можно определить отображение и поведение команды навигации инструмента ViewCube (Видовой куб).

SteeringWheels... Открытие диалогового окна «Параметры штурвалов», в котором можно определить отображение и поведение команды навигации штурвала.

Показ.3D-инд.исх.точки. Если параметр выбран, включается отображение индикатора осей XYZ и метки направления в левом нижнем углу графического окна.

Показ. 3D-индикатор исходной точки. Если параметр выбран, в 3D-виде отображается индикатор осей XYZ в левом нижнем углу графического окна. Красная стрелка соответствует оси X. Зеленая стрелка соответствует оси Y. Синяя стрелка соответствует оси Z.

Показывать обознач. исходн. осей XYZ. Если параметр выбран, отображаются метки XYZ на стрелках индикатора направления соответствующих 3D-осей. Задается по умолчанию. Доступно только если включен параметр "Исходные 3D оси координат".

Примечание. При выполнении команды «Редактировать систему координат» метки будут включены в индикатор XYZ, который отображается в центре эскизной сетки.

Режим осмотра

Выполнять мин. поворот

Выполнение поворота на минимальный угол, чтобы разместить плоскость эскиза параллельно экрану и оси X системы координат эскиза по горизонтали или по вертикали.

Выровнять по локальной СК

Ориентация оси X системы координат эскиза для ее размещения по горизонтали и справа (положительные значения) и оси Y для ее размещения по вертикали и сверху (положительные значения).

Средняя кнопка мыши

Щелкните стрелку раскрывающегося списка, чтобы назначить среднюю кнопку мыши для выполнения масштабирования, панорамирования или вращения по орбите.

Исп. ближайшую точку модели для инструмента «Орбита»

Если этот параметр выбран, в качестве точки вращения по орбите используется ближайшая к курсору точка модели. Если параметр не выбран, этой точкой будет центр минимальной ограничивающей рамки модели.
