Добавление геометрии и проецирование кривых на поверхности в 3D-эскизах

Команда "Добавить геометрию" позволяет ассоциативно копировать существующие ребра модели, геометрию 2D-эскиза и импортированные данные каркаса в 3D-эскиз.

Новые возможности версии 2024.2

После копирования можно подключить новую геометрию 3D-эскиза к конечным точкам заимствованной геометрии, которая преобразуется в 3D-геометрию.

При редактировании исходной 2D-геометрии также обновляются сегменты, включенные в 3D-эскиз. Заимствованная геометрия сохраняется в 3D-эскизе, даже если из 2D-эскиза удаляется исходная геометрия.

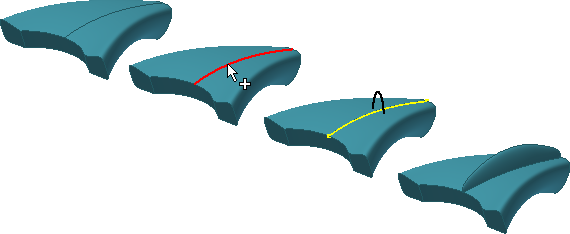

Используйте команду «Добавить геометрию», чтобы скопировать ребра по месту и включить их в 3D-эскиз.

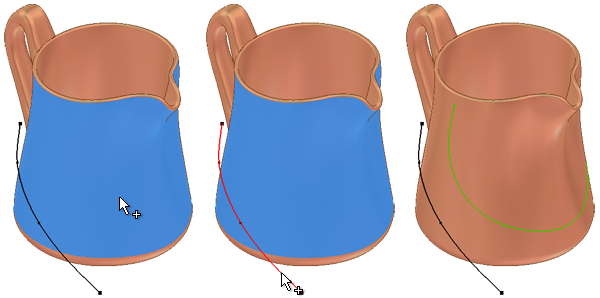

На поверхность или тело 3D-эскиза можно также проецировать точки, кривые, ребра или грани. Спроецированная геометрия будет ассоциативной по отношению к родительской геометрии и выбранной грани. Используйте команду «Проецирование на поверхность» для наложения геометрии на 3D-грань.

Совет. Если переключатель вспомогательной геометрии отключен, нажмите клавишу SHIFT и выберите геометрию, которую требуется спроецировать как вспомогательную. Если включен переключатель вспомогательной геометрии, нажмите клавишу SHIFT и выберите геометрию, которую требуется спроецировать как эскизную. Это работает как в 2D-, так и 3D-эскизах.

Добавить геометрию

В активном 3D-эскизе выберите вкладку «3D-эскиз» панель «Рисование» «Добавить геометрию» .
В графическом окне выберите ребра модели, геометрию 2D-эскиза или данные каркаса, которые требуется включить.
Для завершения щелкните правой кнопкой мыши и нажмите кнопку "ОК". 2D-эскиз, содержащий исходную геометрию, должен располагаться выше 3D-эскиза в обозревателе.

Редактирование заимствованной геометрии

Для разрыва спроецированной ассоциативности выберите спроецированную геометрию в графическом окне, щелкните правой кнопкой мыши и выберите "Разорвать связь".

Проецирование кривых на поверхность

В активном 3D-эскизе выберите вкладку «3D-эскиз» панель «Рисование» «Проецирование на поверхность» .

Откроется диалоговое окно «Проецирование кривой на поверхность», а инструмент выбора граней станет активным по умолчанию. С помощью граней можно выбрать одну или несколько граней поверхности или твердого тела, на которые требуется спроецировать геометрию. В выбор могут входить грани тел поверхностей, деталь или рабочая плоскость.
В диалоговом окне "Проецирование на кривую" в разделе "Вывод" выберите способ проецирования геометрии:

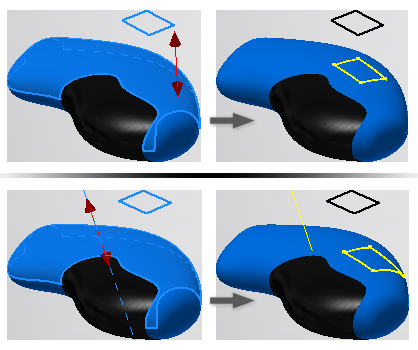

- Проецирование вдоль вектора . Проецирование геометрии вдоль указанного вектора (по умолчанию). Можно также выбрать направление вектора.

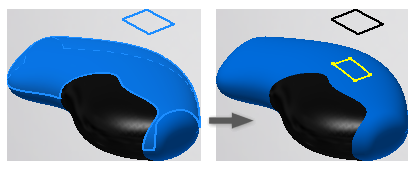

- Проецирование до ближайшей точки . Проецирование вдоль нормали к поверхности до ближайшей точки.

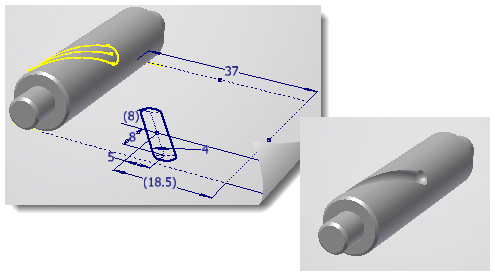

- Наложение на поверхность . Наложение кривых или точек 2D-эскиза на развертываемую грань или грани. Этот тип проекции позволяет сохранить длину кривой. Эскиз должен располагаться по касательной или параллельно плоскости, касательной к одной из выбранных граней. Наложение начинается с касательности. Нельзя наложить кривые, точки, ребра модели или ребра поверхности 3D-эскиза.

  Совет. Развертываемую грань можно наложить с помощью плоскости, которая не растягивается и не сжимается. К развертываемым граням относятся плоскости, конусы и цилиндры.
В графическом окне выберите грань, на которую необходимо выполнить проецирование.

Совет. Можно выбрать элементы поверхности в обозревателе или щелкнуть правой кнопкой мыши и нажать «Выбрать другое».
В диалоговом окне "Проецирование кривой на поверхность" выберите инструмент выбора кривых.

В кривых может включать 2D- или 3D-кривые, вершины или рабочие точки, эскизные точки либо ребра детали или поверхности.
Щелкните в графическом окне кривую или несколько кривых, которые требуется проецировать. Нажмите клавишу CTRL и щелкните кнопкой мыши, чтобы удалить геометрию из набора объектов.
Если выполняется проецирование вдоль вектора, выберите "Направление" в диалоговом окне "Проецирование кривой на поверхность", а затем щелкните в графическом окне, чтобы указать вектор.
По завершении нажмите кнопку "Применить", чтобы выполнить проецирование и создать еще элементы, или нажмите кнопку "ОК", чтобы выйти.

Редактирование спроецированных кривых

В графическом окне щелкните правой кнопкой мыши элемент, спроецированный на поверхность, и выберите "Редактировать спроецированную кривую". Используйте параметры в диалоговом окне "Проецирование на поверхность", чтобы изменить набор объектов, добавить или удалить грани или изменить направление.
Для разрыва спроецированной ассоциативности щелкните правой кнопкой мыши в обозревателе элемент, спроецированный на поверхность, и выберите "Разорвать связь". Затем отредактируйте 3D-геометрию эскиза без зависимостей.
