Выполнение сборки в смоделированных рабочих условиях

Для продолжения работы откройте файл сборки RecipSaw-saved.iam. Как можно видеть, имеется корпус пилы, но нет компонентов пильного полотна. Для добавления полотна пилы не требуется выходить из среды моделирования.

1. Перейдите на вкладку "Сборка", чтобы отобразить ленту сборки.

2. В панели "Компоненты" выберите пункт меню "Разместить компонент". Выберите файл Blade set.iam и нажмите «Открыть».

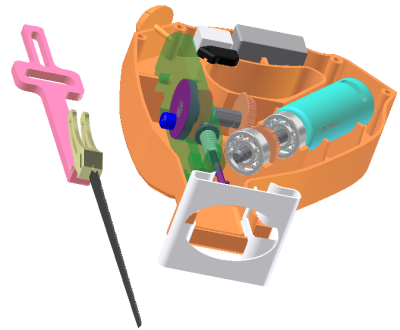

3. Разместите сборку полотна рядом с тем местом, в котором планируется ее собрать.



4. В браузере раскройте узел "Сборка полотна", чтобы отобразить компоненты.

5. Выберите компонент "Шотландский хомут". На панели "Быстрый доступ" установите цвет "Хром".

   Примечание. Если отобразилось сообщение об ассоциативности представления в видовом представлении, выберите команду удаления ассоциативности и нажмите кнопку «ОК».

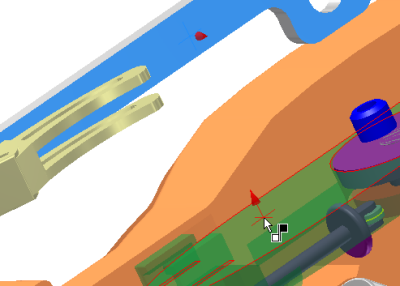

6. Добавьте зависимость совмещения между шотландским хомутом и направляющей для позиционирования хомута над направляющей.

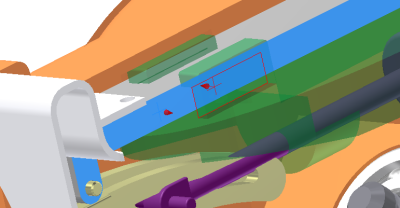

7. Добавьте вторую зависимость совмещения между двумя компонентами для позиционирования хомута внутри шины пилы. В браузере под узлом "Стандартные соединения" было создано призматическое соединение с добавлением данных зависимостей.
