Добавление скользящего соединения для смоделированных рабочих условий

1. Далее добавляется соединение между зажимом полотна и толкателем таким образом, чтобы толкатель мог перемещаться в пределах зажима полотна.

   Перед созданием данного соединения заблокируйте призматическое соединение между компонентами направляющей и толкателя. Эта операция предотвратит движение связанных компонентов и обеспечит большую эффективность решающей программы.

   Щелкните правой кнопкой мыши по соединению «Призматическое:3 (Направляющая:1, Толкатель:1)» и нажмите «Заблокировать степени свободы».

2. На ленте перейдите на вкладку "Динамическое моделирование" для отображения команд моделирования. Теперь добавьте скользящее соединение.

3. На панели "Соединения" выберите команду "Вставить соединение". В раскрывающемся списке выберите "Скольжение: цилиндр-кривая". Для ввода точки 1 выберите щелевой профиль зажима полотна, по которому двигается толкатель.

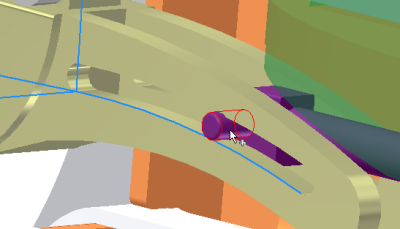

4. Для ввода точки 2 выберите поверхность цилиндра толкателя, которая перемещается в щели. Нажмите «ОК».



5. Разблокируйте призматическое соединение.

На этом завершается данная глава, в которой описывается добавление компонентов и соединений в сборку. В данной главе были рассмотрены следующие вопросы:

• Добавление компонентов сборки в среде моделирования.
• Добавление зависимостей в сборке и наблюдение за тем, как на их основе автоматически создаются стандартные соединения.
• Добавление соединений для моделирования механических условий в сборке.

Дополнительные сведения см. в учебном пособии Моделирование — общие сведения. Часть 2
