Создание и редактирование дополнительного вида

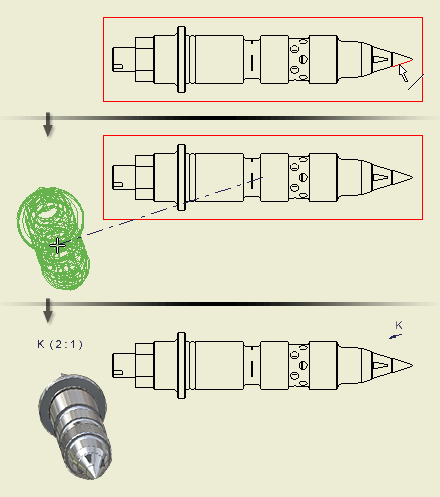

Дополнительный вид создается путем проецирования выбранной грани или отрезка на родительский вид.

Создание и редактирование дополнительного вида

Вид выравнивается только перпендикулярно или параллельно выбранной грани или отрезку.

Для создания дополнительного вида на основе линии проецирования, не входящей в геометрию вида, выберите команду "Сечение".

Стиль по умолчанию для аннотаций к дополнительному виду устанавливается в редакторе стилей и стандартов.

1. Выберите на ленте вкладку «Размещение видов» панель «Создать» «Дополнительный» .

2. Выберите исходный вид на чертеже.

3. В диалоговом окне "Дополнительный вид" установите масштаб, стиль отображения и метку вида или примите текущие настройки.

4. (Необязательно) Щелкните значок, чтобы задать стиль отображения для вида:

   • Отображение скрытых линий.
   • Удаление скрытых линий.
   • Задание визуализации с тонированием.

5. Выбрать грань или отрезок, относительного которого создается проекция вида.

6. Переместите образец вида в выбранную позицию и щелкните, чтобы разместить вид. Можно также нажать кнопку "ОК" в диалоговом окне "Дополнительный вид".
