Параметры анализа рам - вкладка "Решающая программа"

Настройки решающей программы для анализа рам применимы ко всем моделированиям. Данные настройки будут использоваться вне зависимости от времени начала нового моделирования. Можете переопределить глобальные настройки для каждого моделирования по отдельности, изменив свойства моделирования.

В данном разделе рассматриваются кнопки вкладки "Решающая программа".

Доступ

Лента: вкладка «Анализ рам» панель «Настройки» «Параметры анализа рам»

Алгоритм DSC

Алгоритм DSC позволяет рассчитывать структуры с выпусками.

Для любой балки, для которой определен любой тип анализа, со следующими выпусками:

• Обычный
• Односторонний
• Упругий
• Упругий и односторонний

Выполняются следующие операции:

• При генерации модели структуры в структуре создается новый узел.

• Изменяется входной элемент с выпуском. Старый узел в элементе заменяется новым (старый узел остается в элементах других структур).

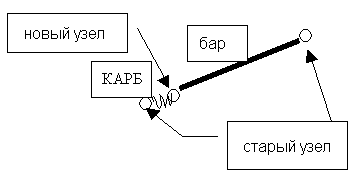

• При анализе рам между старым и новым узлами создается элемент DSC (разрыв). См. следующий рисунок:



Элемент DSC - это двухузловой элемент, в котором в соответствии со следующей формулой генерируются узловые силы:

где: k = [ki]; i = 1; Ndl — вектор жесткости, относящийся к соответствующим степеням свободы.

Матрица жесткости элемента имеет следующую структуру:

где: T — матрица преобразования от локального базиса к глобальному базису, унаследованная от стержневого элемента; diag(k) — диагональная матрица, созданная из вектора k.

С помощью элементов DSC можно определять упругие выпуски в балке.

Метод решения

Выберите один из следующих методов решения системы линейных уравнений.

• Автоматически — применение набора правил для выбора подходящего метода.

  • Метод горизонта используется, если количество уравнений меньше 500.
  • Многопоточный метод используется, если количество уравнений превышает 5000.
  • Разреженный М используется в остальных случаях.

• Фронтальный — использование метода исключения Гаусса.

  • Использование памяти: низкое
  • Использование диска: высокое
  • Оценка скорости: низкая
  • Применение: до 50 000 формул, линейная и нелинейная статика, гармонический расчет.
  • Дополнительные замечания: во многих случаях это позволяет получить количество узлов и свободные степени для главных формулы расчета неполадки, такие как неправильно ограниченные конструкции.

• Холецкого — использование метода разложения на множители LDLt Холецкого.

  • Использование памяти: низкое
  • Использование диска: высокое
  • Оценка скорости: низкая
  • Применение: до 50 000 формул, все типы расчетов.
  • Дополнительные замечания: во многих случаях это позволяет получить количество узлов и свободные степени для главных формулы расчета неполадки, такие как неправильно ограниченные конструкции.

• Разреженный — применение вложенного метода разбора (NDM).

  • Использование памяти: высокое
  • Использование диска: среднее
  • Оценка скорости: средняя/высокая, в зависимости от порядка эффективности
  • Приложения: 10 000 - 200 000 формул; все типы расчетов, за исключением модального расчета, распознают статические нагрузки.
  • Дополнительные замечания: Прямой разряженный решатель (SPDS) не рекомендуется использовать для больших трехмерных конечных элементов модели, таких как многоэтажные здания, оболочки конструкции и твердые конструкции. Он определяет неправильно обусловленные конструкций, но это не приводит к получению количества узлов и степени свободы для формулы, где производится расчет проблемных участков. Он особенно рекомендуется для неправильно обусловленных конструкций при отсутствии сходимости повторяющихся методов.

• Разреженный M — применение алгоритма минимальных степеней (MDA).

  • Использование памяти: высокое
  • Использование диска: среднее
  • Оценка скорости: средняя/высокая, в зависимости от порядка эффективности
  • Приложения: 10 000 - 200 000 формул; все типы расчетов, за исключением модального расчета, распознают статические нагрузки.
  • Дополнительные замечания: Прямой разряженный решатель (SPDS) не рекомендуется использовать для больших трехмерных конечных элементов модели, таких как многоэтажные здания, оболочки конструкции и твердые конструкции. Он определяет неправильно обусловленные конструкций, но это не приводит к получению количества узлов и степени свободы для формулы, где производится расчет проблемных участков. Он особенно рекомендуется для неправильно обусловленных конструкций при отсутствии сходимости повторяющихся методов.

• Многопоточный — применение решателя PARDISO от Intel® Math Kernel Library.

  Возможность расчета крупных проектов конструкции благодаря оптимальной перенумерации системы формул и эффективному использованию памяти.
