Работа с видом в перспективе

Вид в перспективе имеет малоизвестный элемент корректировки угла перспективы (PA) и расстояния (D). Используйте комбинацию клавиш в сочетании с нажатием кнопки мыши: CTRL + SHIFT + F3, затем, нажав и удерживая левую кнопку мыши, перетащите курсор в графической области.

Ниже описываются различия между командой зумирования Inventor и изменением угла перспективы. Также приводится описание того, как камера в программе Inventor Studio захватывает угол перспективы и сохраняет его в течение сеансов работы.

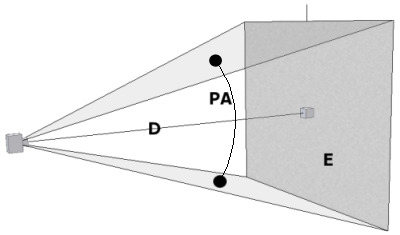

Легенда

• D = расстояние от камеры до цели
• E = границы того, что видит камера
• PA = угол перспективы

Угол перспективы (PA) связан как с расстоянием (D) от камеры до цели, так и с полем обзора, или Границами (E). В настройках угла перспективы, описанных выше, константа E сохраняется, тогда как изменение параметров зумирования приводит к изменению D и E при сохранении PA без изменений.

Метод

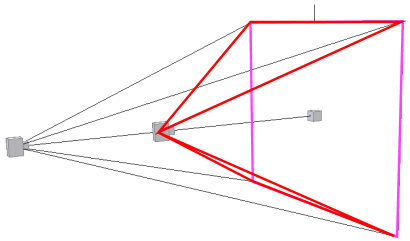

CTRL + SHIFT_Зуммирование (движение мыши)	(D) изменяется (E) по размерам PA изменяется относительно (D)

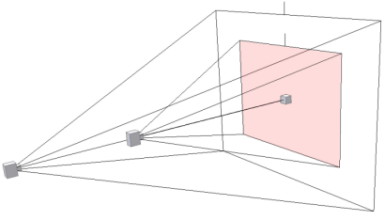

Зуммирование Inventor	(D) изменяется (E) пропорционально PA константа

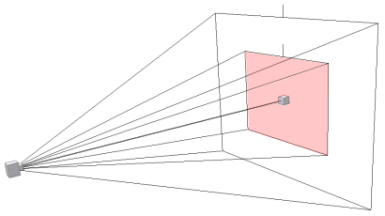

Угол зуммирования Studio (настройки камеры)	(D) константа (E) изменяется PA изменяется относительно (E) Сохраняется между сеансами работы.
