Создание местного разреза
Можно удалить заданную область материала для показа скрытых элементов на существующем виде.
Новые возможности версий 2023.1, 2023.2, 2025.2
Чтобы создать местный разрез, выполните следующие действия.
Выберите существующий вид или разместите вид на чертеже.
Для создания местного разреза требуется связанный эскиз с одним или несколькими замкнутыми контурами, определяющими границу области местного разреза. Ниже описано, что происходит в следующих случаях:
- Выбранный вид не содержит эскиз — эскиз добавляется, и выполняется переход в режим редактирования эскиза. После определения границы и выхода из эскиза отображается диалоговое окно «Местный разрез».
- Выбранный вид содержит эскиз, но контур не замкнут — отображается поясняющее сообщение. Можно выбрать:
- OК — позволяет перейти в режим эскиза, чтобы замкнуть контур, а затем вернуться к созданию вида, нажав кнопку «ОК».
- Отмена — прерывает выполнение команды «Местный разрез».
- Справка — открывает страницу справки.
- Выбранный вид содержит несколько незамкнутых контуров — отображается поясняющее сообщение. Чтобы завершить выполнение команды, нажмите «ОК». Затем выберите нужный эскиз, замкните контур и повторите команду «Местный разрез».
Граница выбирается автоматически, однако если с видом связано несколько непоглощенных эскизов, то необходимо выбрать один из них.
Задайте глубину местного разреза. Можно задать глубину области местного разреза от точки в модели, в эскизе, связанном с проекционным видом, используя для этого элемент отверстия на виде или на основе глубины детали.

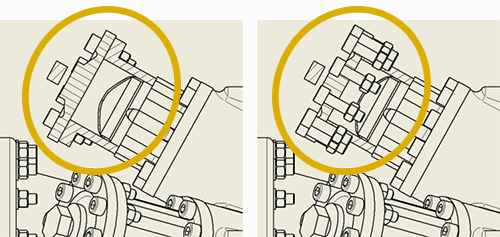

Задайте настройки отображения. Если требуется показать компоненты, относящиеся к объему выемки, выберите Компоненты в сечении.
Нажмите «ОК».
Текущий стандарт и стиль штриховки, назначенные объекту штриховки сечения в параметрах по умолчанию, определяют штриховку на местных разрезах.
Задание местного разреза от точки в модели или в эскизе, связанном с проекционным видом
Можно задать начальную точку для области местного разреза и измерить глубину от этой точки или посредством геометрии на эскизе, связанном с зависимым проекционным видом.
При указании от точки в модели следует спроецировать вид из базового вида, создать эскиз, связанный с проекционным видом, и добавить геометрию, чтобы определить глубину местного разреза.
Выберите на ленте вкладку «Размещение видов»
панель «Изменить» «Местный разрез»
.В графическом окне выберите вид щелчком мыши, затем укажите границы.
Примечание. Контур границы должен располагаться на эскизе, связанном с выбранным видом.В диалоговом окне «Местный разрез» откройте раскрывающийся список «Глубина» и выберите «До эскиза», «От точки» или «Невидимые ребра». Если выбрана команда «От точки», можно указать число в поле «Глубина». Примечание. Вариант «Невидимые ребра» активен, только если невидимые линии удалены на виде.
Нажмите кнопку с изображением стрелки и выберите в графическом окне один из следующих элементов:
- геометрия эскиза, связанного с проекционным видом (можно указать точку на любом виде модели);
- начальная точка для глубины.
При создании местного разреза от точки в модели введите в поле "Глубина" значение глубины разреза.
Использование элемента "Отверстие" в виде или значения глубины детали.
Можно задать глубину местного разреза с помощью элемента отверстия на виде или одной или нескольких деталей, для которых создается местный разрез в выбранном виде, чтобы показать скрытые детали или элементы. Глубина определяется осью отверстия или глубиной детали.
Выберите на ленте вкладку «Размещение видов»
панель «Изменить» «Местный разрез» .В графическом окне выберите вид щелчком мыши, затем укажите границы. Контур границы должен располагаться на эскизе, связанном с выбранным видом.
В диалоговом окне "Местный разрез" откройте раскрывающийся список "Глубина" и выберите "До эскиза" или "От точки".
Нажмите кнопку с изображением стрелки и выберите в графическом окне элемент отверстия или деталь.
Примечание. Если отверстие скрыто, нажмите «Показать невидимые ребра», чтобы временно отобразить его.После настройки всех опций нажать кнопку "ОК" для создания вида.
