Управление обозревателем модели

Сведения о том, как сократить количество неиспользуемых данных в обозревателе.

Новые возможности версии 2023.2

В процессе проектирования могут появляться рабочие элементы и эскизы, которые больше не нужны. Лишние данные можно выборочно удалить с помощью команды Очистить неиспользуемые.

Команда «Удалить неиспользуемые» доступна в среде детали или сборки в следующих местах:

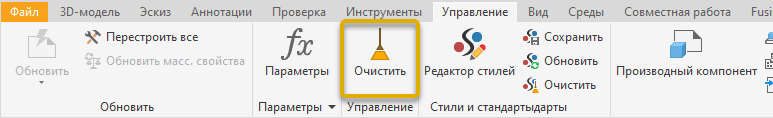

• На ленте выберите вкладку «Управление» панель «Управление» «Очистить неиспользуемые» .



• В контекстном меню узла обозревателя верхнего уровня в модели детали или сборки.

1. Выберите «Очистить неиспользуемые». Inventor найдет неиспользуемые рабочие элементы и эскизы в модели и покажет их в диалоговом окне.
2. Для каждого объекта, который требуется удалить, установите значение Да в поле «Удалить?».
3. Нажмите «ОК».
