Применение геометрических зависимостей

Совет. Для запуска команды наложения зависимости горизонтальности нажмите знак тире (горячая клавиша по умолчанию для команды «Горизонтально») на клавиатуре.

Автоматическое применение зависимостей

При создании 2D-эскиза наложение и применение геометрических зависимостей выполняется автоматически. Чтобы временно отключить наложение зависимостей, удерживайте нажатой клавишу CTRL. Чтобы зависимости применялись автоматически при создании 3D-эскиза, включите параметр "Формирование зависимостей" в строке состояния. Используйте сочетание клавиш CTRL + I для включения и отключения параметра "Формирование зависимостей".

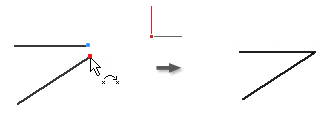

Наложение зависимости совмещения

Зависимость совмещения позволяет наложить зависимость для двух точек или разместить одну точку на кривой. В 3D-эскизе возможно также наложение зависимость совмещения между точками (или линиями) и поверхностями.

Желтая точка обозначает наличие зависимости совмещения. Чтобы определить геометрию, на которую наложена зависимость, наведите курсор на желтую точку. Отобразится символ зависимости совмещения. Наведите курсор на символ для отображения соответствующей геометрии.

Зеленая точка означает, что зависимости совмещения настроены на удаление при разрешенном перетаскивании в режиме отмены.

  1. В активном эскизе выберите вкладку «Эскиз» панель «Зависимость» «Зависимость совмещения» (2D) или вкладку «3D-эскиз» панель «Зависимость» «Зависимость совмещения» (3D-эскиз).

  2. Щелкните в графическом окне, чтобы задать точку для наложения зависимости.

  3. Выберите геометрию, с которой будет связана точка.

  4. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

    При наложении зависимостей совмещения необходимо учитывать следующее:

    • Зависимость совмещения автоматически создается в конечных точках кривых, построенных при выполнении команды "Отрезок".
    • Связанная зависимостью точка может находиться вне кривой или ее продолжения.
    • После совмещения с кривой точка может располагаться на последней произвольно, перемещаясь по ней, если другие геометрические и размерные зависимости не ограничивают это перемещение.

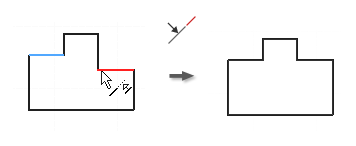

Наложение зависимости коллинеарности

  1. В активном эскизе выберите вкладку «Эскиз» панель «Зависимость» «Зависимость коллинеарности» (2D) или вкладку «3D-эскиз» панель «Зависимость» «Зависимость коллинеарности» (3D-эскиз).
  2. Выберите первый отрезок в 2D- или 3D-эскизе или ось эллипса в 2D-эскизе.
  3. Выберите второй отрезок в том же 2D- или 3D-эскиза или ось эллипса в 2D-эскизе.
  4. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

Добавление зависимости на грани

  1. В активном 3D-эскизе выберите вкладку «3D-эскиз» панель «Зависимость» «Зависимость на грани» .
  2. В графическом окне выберите первую точку, отрезок, дугу или сплайн.
  3. Выберите плоскую грань назначения для точки, отрезка, дуги или сплайна либо выберите криволинейную грань для точки.
  4. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

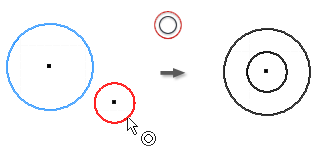

Наложение зависимости концентричности (2D-эскизы)

Зависимость концентричности приводит к совмещению начала координат двух дуг, окружностей или эллипсов.

Примечание. При наложении зависимости концентричности результат будет таким же, как и при наложении зависимости совмещения на начало координат.
  1. В активном эскизе выберите вкладку «Эскиз» панель «Зависимость» «Зависимость концентричности» .
  2. В графическом окне выберите первую дугу, окружность или эллипс.
  3. Укажите вторую кривую, которая должна располагаться концентрично относительно первого выбранного элемента.
  4. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

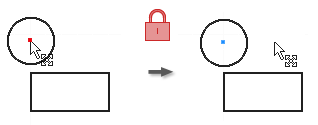

Наложение зависимости фиксации

С помощью зависимости фиксации выполняется закрепление точек и кривых в положении относительно системы координат эскиза. При перемещении или повороте системы координат эскиза фиксированные кривые или точки движутся вместе с ней.

  1. Выберите на ленте вкладку «Эскиз» панель «Зависимость» «Фиксация» (2D) или выберите вкладку «3D-эскиз» панель «Зависимость» «Фиксация» (3D-эскиз).

  2. В графическом окне выберите кривую, начало координат, среднюю точку или точку.

  3. Если необходимо, продолжите выбор кривых или точек для фиксации.

  4. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

    При наложении зависимости фиксации:

    • Линии фиксируются по расположению и углу, однако конечные точки могут перемещаться, вследствие чего длина линии может изменяться.
    • У окружностей и дуг фиксируются центр и радиус.
    • Конечные точки отрезков и дуг могут перемещаться по направлению радиуса или длины.
    • Отрезки и дуги могут поворачиваться вокруг фиксированных конечных точек и центров.
    • У окружностей и эллипсов фиксируются местоположение, размер и ориентация.

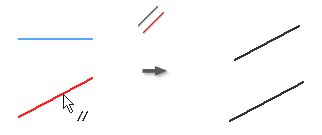

Применение зависимости параллельности или перпендикулярности

В результате наложения зависимости параллельности выбранные линии и оси эллипса располагаются параллельно друг другу. В 3D-эскизе параметр "Параллельность" доступен для геометрии эскиза, осей, плоскостей, управляющих элементов сплайнов или для выбранной геометрии модели.

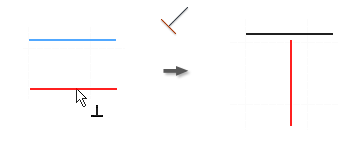

В результате наложения зависимости перпендикулярности выбранные линии, кривые или оси эллипсов располагаются под углом 90 градусов по отношению друг к другу.

  1. В активном эскизе выберите один из следующих вариантов:

    • вкладку «Эскиз» панель «Зависимость» «Зависимость параллельности» (2D-эскиз);
    • вкладку «3D-эскиз» панель «Зависимость» «Зависимость параллельности» (3D-эскиз);
    • вкладку «Эскиз» панель «Зависимость» «Зависимость параллельности» (2D-эскиз);
    • вкладку «3D-эскиз» панель «Зависимость» «Зависимость параллельности» (3D-эскиз).

  2. В графическом окне выберите первую линию, кривую или ось эллипса.

  3. Укажите вторую линию, кривую или ось эллипса.

  4. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

    Примечание. Если зависимость перпендикулярности накладывается на сплайн, необходимо указывать конечные точки сплайна и другой кривой.

Применение зависимости параллельности для осей X, Y или Z (3D-эскизы)

Размещение выбранных геометрических объектов параллельно исходной оси X, Y или Z.

  1. В активном 3D-эскизе выберите один из следующих параметров.
    • Вкладка «3D-эскиз» панель «Зависимость» «Параллельно оси X» .
    • Вкладка «3D-эскиз» панель «Зависимость» «Параллельно оси Y» .
    • Вкладка «3D-эскиз» панель «Зависимость» «Параллельно оси Z» .
  2. В графическом окне выберите ручку отрезка, кривой или сплайна. Применяется выбранная зависимость.
  3. При необходимости выберите дополнительные ручки для тех отрезков, кривых или сплайнов, на которые требуется наложить зависимость.
  4. Щелкните правой кнопкой мыши и нажмите "ОК" или нажмите клавишу ESC для завершения команды.

Наложение зависимости параллельности на плоскости XY, YZ, XZ (3D-эскизы)

Размещение выбранных геометрических объектов параллельно исходной плоскости XY, YZ или XZ.

  1. В активном 3D-эскизе выберите один из следующих параметров.
    • Вкладка «3D-эскиз» панель «Зависимость» «Параллельно плоскости XY» .
    • Вкладка «3D-эскиз» панель «Зависимость» «Параллельно плоскости YZ» .
    • Вкладка «3D-эскиз» панель «Зависимость» «Параллельно плоскости XZ» .
  2. В графическом окне выберите отрезок, кривую или сплайн. Применяется выбранная зависимость.
  3. При необходимости можно выбрать дополнительные отрезки, кривые или сплайны, на которые требуется наложить зависимость.
  4. Щелкните правой кнопкой мыши и нажмите "ОК" или нажмите клавишу ESC для завершения команды.

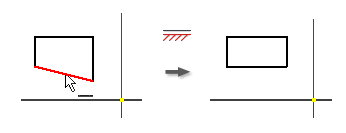

Наложение зависимости горизонтальности или вертикальности (2D-эскизы)

В результате наложения зависимости горизонтальности линии, оси эллипсов или пары точек располагаются параллельно оси X системы координат.

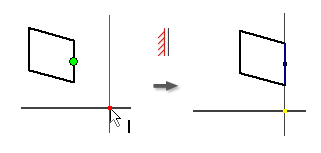

В результате наложения зависимости вертикальности линии, оси эллипсов или пары точек располагаются параллельно оси Y системы координат.

  1. Выберите на ленте вкладку «Эскиз» панель «Зависимость» «Зависимость горизонтальности» или вкладку «Эскиз» панель «Зависимость» «Зависимость вертикальности» .
  2. В графическом окне выберите линию, ось эллипса или две точки.
  3. При необходимости выберите дополнительные отрезки, оси эллипсов или пары точек.
  4. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

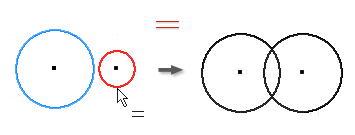

Наложение зависимости равенства

  1. В активном эскизе выберите вкладку «Эскиз» панель «Зависимость» «Равенство» (2D-эскиз) или вкладку «3D-эскиз» панель «Зависимость» «Равенство» (3D-эскиз).
  2. В графическом окне выберите первую окружность, дугу или линию.
  3. Укажите вторую кривую того же типа, чтобы они стали равного размера.
  4. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

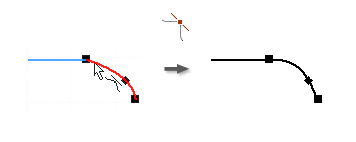

Наложение зависимости сглаживания (G2) (2D-эскизы)

В результате наложения зависимости сглаживания (G2) между сплайном и другой кривой (например линией, дугой или сплайном) создается условие постоянной кривизны (G2).

  1. В активном эскизе выберите вкладку «Эскиз» панель «Зависимость» «Сглаживание (G2)» (2D-эскиз) или вкладку «3D-эскиз» панель «Зависимость» «Сглаживание (G2)» (3D-эскиз).
  2. Для добавления зависимости сглаживания выберите в графическом окне сплайн и кривую, прикрепленную к конечной точке сплайна. Кривизна сплайна настраивается, как требуется, для создания условия G2.
  3. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

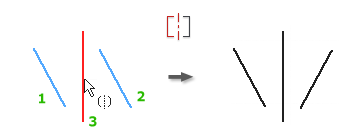

Наложение зависимости симметричности (2D-эскизы)

В результате наложения зависимости симметричности выбранные линии или кривые располагаются пропорционально относительно выбранной линии. При этом сегменты, зависимые от выбранной геометрии, при наложении зависимости меняют свою ориентацию.

  1. В активном эскизе выберите вкладку «Эскиз» панель «Зависимость» «Симметричность» .

  2. В графическом окне выберите первую линию или кривую.

  3. Укажите второй отрезок или кривую.

  4. Указать ось симметрии.

  5. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.

    При наложении зависимостей симметричности необходимо учитывать следующее.

    • Если удалить линию симметрии, зависимости симметричности также удаляются.
    • На выбранные отрезки и дуги накладываются зависимости симметричности относительно указанного отрезка для создания зеркально отраженной формы. Вся геометрия, привязанная к выбранным формам, также перемещается при наложении зависимости.
    • Линия симметрии может быть любого типа.

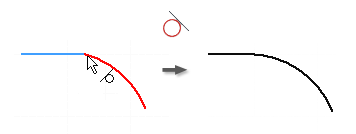

Наложение зависимости касательности

  1. В активном эскизе выберите вкладку «Эскиз» панель «Зависимость» «Касательность» (2D-эскиз) или вкладку «3D-эскиз» панель «Зависимость» «Касательность» (3D-эскиз).

  2. В графическом окне щелкните первую кривую.

    Примечание. В 3D-эскизах в первую очередь необходимо выбрать сплайн. После этого можно выбирать любые объекты геометрии эскиза, включая ребро модели, которое обладает общей со сплайном конечной точкой.

  3. Указать вторую кривую.

  4. Щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ESC или выберите другой инструмент или команду.
