Электронная таблица данных резьбовых элементов
В файле Thread.xls, расположенном в папке Design Data, содержатся данные для команд, относящихся к отверстиям и резьбе.
Местоположение файла электронной таблицы определяется параметрами приложения и/или настройками проекта.
Файл Clearance.xls, расположенный в той же папке, что и файл Thread.xls, используется для управления данными о зазорах. Редактирование этих файлов XLS подчиняется общим правилам.
Электронная таблица "Thread.xls" содержит различные рабочие листы в одном из двух форматов: тип цилиндрической резьбы или тип конусной резьбы. На этих листах содержатся описания некоторых стандартных типов резьбы и размеров резьбовых отверстий. В электронных таблицах можно выполнять следующие операции:
- Изменение порядка сортировки.
- Создание и изменение пользовательских обозначений резьб.
- Создание и изменение пользовательских имен типов резьбы.
- Добавление пользовательского типа резьбы или типа проходного отверстия.
Не рекомендуется удалять типы резьбы или строки. При работе с параметрической деталью или Библиотекой компонентов может произойти сбой обработки детали, для которой требуются удаленные данные.
Примечание. Для создания отверстий с резьбой или зазором, а также для добавления нового типа резьбы или зазора в Autodesk Inventor необходима программа Microsoft Excel.

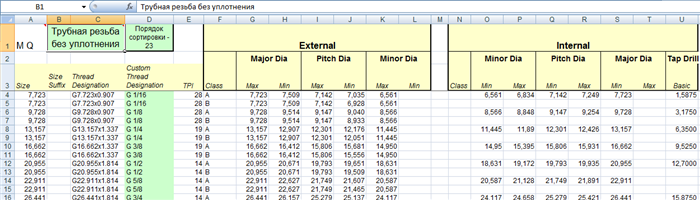

Формат листа с данными типа цилиндрической резьбы

Верхние три строки содержат заголовки столбцов и другие общие данные. Важные ячейки этой области.
A1 | В этой ячейке определяется способ отображения элементов отверстия и резьбы. - I указывает, что данные расстояния в рабочем листе выражены в дюймах. Необходимо использовать I или M.
- M указывает, что данные расстояния в рабочем листе выражены в миллиметрах. Необходимо использовать I или M.
- N указывает, что рабочий лист содержит только данные внутренней резьбы. Можно использовать X или N. Если X и N не указываются, лист можно использовать для данных наружной или внутренней резьбы.
- P указывает, что шаг резьбы определяется в столбце E. Необходимо использовать P или Q.
- Q указывает, что в столбце E содержатся данные по количеству витков резьбы на дюйм (TPI). Необходимо использовать P или Q.
- X указывает, что рабочий лист содержит только данные наружной резьбы. Можно использовать X или N. Если X и N не указываются, лист можно использовать для данных наружной или внутренней резьбы.
|
B1/C1 | В этих объединенных ячейках содержится имя пользовательской резьбы, которое отображается в диалоговом окне отверстия и резьбы. В отличие от имени вкладки листа, это имя пользовательской резьбы можно изменить во избежание проблем, связанных с языковыми различиями или требованиями компании, не повлияв при этом на возможность обмена данными проектирования |
D1 | В этой ячейке содержится номер порядка сортировки для определения порядка списков резьбы в диалоговых окнах. Номера не обязательно должны быть последовательными. Резьба с меньшим номером порядка сортировки размещается над резьбой с большим номером порядка сортировки. |
Область с данными резьбы начинается с четвертой строки. Столбцы с данными резьбы разделены на три части.
- Столбцы A-E содержат данные, общие для внутренней и наружной резьбы
- Столбцы F-L содержат данные только наружной резьбы
- Столбцы N-U содержат данные только внутренней резьбы
Далее перечислены столбцы и их содержимое.
A | Задание номинального размера диаметра резьбы как десятичного значения. |
B | Задание номинального размера резьбы как дополнительного значения строки, которое добавляется к значению столбца A и отображается в диалоговом окне "Отверстие". |
C | Задание обозначения резьбы, которое необходимо для определения конкретной резьбы. |
D | Задание пользовательского обозначения резьбы, которое отображается в диалоговых окнах, а также может дополнительно отображаться в упрощенных размерах отверстий и резьбы. Это значение можно настроить без изменения отверстия или резьбы. Однако если несколько строк содержат одинаковые обозначения резьбы, они должны включать и одинаковые пользовательские обозначения резьбы. |
E | Задание осевого расстояния резьбы. Если ячейка A1 содержит букву P, значит в этом столбце отображаются значения длины шага; если ячейка A1 содержит букву Q, значит в этом столбце отображаются значения витков на дюйм. |
F | Задние класса допуска, в котором представлена размерная изменчивость наружной резьбы. Столбец класса также является ключевым. |
G и H | Задание максимального и минимального значений соответственно для наружного диаметра наружной резьбы, который является диаметром виртуального цилиндра, соприкасающегося с верхней частью резьбы. |
I и J | Задание максимального и минимального значений соответственно для диаметра шага наружной резьбы, который является диаметром виртуального цилиндра, у которого ширина резьбы и ширина зазора равны. |
K и L | Задание максимального и минимального значений соответственно для внутреннего диаметра наружной резьбы, который является диаметром виртуального цилиндра, соприкасающегося с верхней частью наружной резьбы. |
N | Задание класса допуска для внутренней резьбы, которому соответствует столбец, являющийся ключевым. |
O и P | Задание максимального и минимального значений соответственно для наружного диаметра внутренней резьбы, который является диаметром виртуального цилиндра, соприкасающегося с верхней частью внутренней резьбы. |
Q и R | Задание максимального и минимального значений соответственно для диаметра шага внутренней резьбы, который является диаметром виртуального цилиндра, у которого ширина резьбы и ширина зазора равны. |
S и T | Задание максимального и минимального значений соответственно для внутреннего диаметра внутренней резьбы, который является диаметром виртуального цилиндра, соприкасающегося с верхней частью внутренней резьбы. |
U | Задание диаметра сверления для внутренней резьбы, который является примерным диаметром сверления отверстия. |

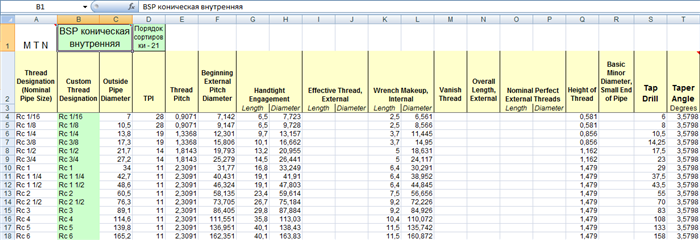

Формат листа с данными типа конической резьбы

Верхние три строки содержат заголовки столбцов и другие общие данные. Важные ячейки этой области.
A1 | В этой ячейке определяется способ отображения элементов отверстия и резьбы. - I указывает, что данные расстояния в рабочем листе выражены в дюймах. Необходимо использовать I или M.
- M указывает, что данные расстояния в рабочем листе выражены в миллиметрах. Необходимо использовать I или M.
- N указывает, что рабочий лист содержит только данные внутренней резьбы. Можно использовать X или N. Если X и N не указываются, лист можно использовать для данных наружной или внутренней резьбы.
- T указывает, что на рабочем листе содержатся только данные конической резьбы. На всех листах с данными конической резьбы должен отображаться этот символ.
- X указывает, что рабочий лист содержит только данные наружной резьбы. Можно использовать X или N. Если X и N не указываются, лист можно использовать для данных наружной или внутренней резьбы.
|
B1/C1 | В этих объединенных ячейках содержится имя пользовательской резьбы, которое отображается в диалоговых окнах. В отличие от имени вкладки листа, это имя пользовательской резьбы можно изменить во избежание проблем, связанных с языковыми различиями или требованиями компании, не повлияв при этом на возможность обмена данными проектирования |
D1 | В этой ячейке содержится номер порядка сортировки для определения порядка списков резьбы в диалоговых окнах. Номера не обязательно должны быть последовательными. Резьба с меньшим номером порядка сортировки размещается над резьбой с большим номером порядка сортировки. |
Область с данными резьбы начинается с четвертой строки. Далее перечислены столбцы и их содержимое.
A | Задание обозначения резьбы, которое иначе называется номинальным размером резьбы. Это ключевой столбец для определения резьбы. |
B | Задание пользовательского обозначения резьбы, которое можно использовать для отображения правильных выносок резьбы на чертежах. |
C | Задание наружного диаметра трубы. |
D | Задание значения витков на дюйм. |
E | Задание длины шага, которая включает расстояние от точки на витке до соответствующей точки на следующем витке, измеренное вдоль оси резьбы. |
F | Задание начального значения наружного диаметра шага. |
G | Задание длины захода при завинчивании вручную, которая является нормальной длиной захода между наружной и внутренней конической резьбой при одновременном закручивании вручную. |
H | Задание диаметра шага для величины захода при завинчивании вручную. |
I | Задание эффективной длины наружной резьбы. |
J | Задание эффективного (среднего) диаметра наружной резьбы в большей части. |
K | Задание длины внутренней конической резьбы для навинчивания ключа. |
L | Задание диаметра шага внутренней конической резьбы для навинчивания ключа на меньшем конце. |
M | Задание длины сбега наружной конической резьбы. |
N | Задание полной длины наружной конической резьбы. |
O | Задание длины наружной конической резьбы, соответствующей проектным нормам. |
P | Задание диаметра шага для наружной конической резьбы, соответствующей проектным нормам. |
Q | Задание высоты резьбы. |
R | Задание базового внутреннего диаметра в меньшей части трубы. |
P | Задание диаметра сверления для внутренней конической резьбы. |
T | Задание конического угла в градусах как прилежащего. |
