Динамическое изменение положения точек и сегментов трассы жестких труб

Направления и расстояния, дозволенные для динамических изменений, следуют за условиями, установленными текущим стилем и данными соединения. При внесении изменений в участок автоматической трассы, система автоматически пересчитывает новые решения автоматической трассы. Используйте следующие команды для изменения точек и сегментов автоматической трассы, при необходимости:

• Перемещение сегмента - для сегментов, если прилегающие сегменты лежат в одной плоскости.
• Изменение положения — для промежуточных точек трассы, связанных с фитингом муфты по умолчанию, и для промежуточных сегментов.
• Перемещение узла - для промежуточных точек трассы, связанных с фитингом муфты по умолчанию.
• Обрезка/удлинение трубы - для свободных конечных точек трассы.

Точки и сегменты эскизных трасс, как правило, редактируются путем указания геометрических зависимостей и зависимостей изменений. Ориентация и размеры затрагиваемой геометрии трасс могут динамически изменяться, если эти параметры не являются полностью определенными. Кроме того, для переопределения промежуточных и свободных конечных точек трасс можно использовать команду "3D перемещение/поворот".

Примечание. Более точно расстояние можно установить, задавая линейную точность размеров. Значение точности по умолчанию — 0,123. Чтобы изменить текущее значение, выберите вкладку «Сервис» панель «Параметры» «Параметры процесса моделирования» вкладка «Единицы» и укажите параметр в списке «Точность для линейных размеров».

Приблизительное перемещение промежуточных точек трассы со стандартными муфтами (Перенос узла)

1. Активируйте трассу трубы, содержащую область автотрассировки.
2. На ленте выберите вкладку «Трасса» панель «Создать» «Переместить узел» и перетащите соответствующую точку трассы, связанную с соединительным фитингом по умолчанию, или щелкните правой кнопкой мыши точку трассы и выберите команду «Переместить узел».
3. Чтобы закончить перетаскивание, отпустите кнопку мыши.
4. В графическом окне щелкните правой кнопкой мыши и выберите команду "Завершить".
5. Щелкните правой кнопкой мыши еще раз и выберите в контекстном меню пункт "Закончить редактирование".

Точное перемещение промежуточных точек трассы со стандартными муфтами (Изменение положения)

1. Активируйте трассу трубы.

2. В обозревателе модели или в графическом окне щелкните правой кнопкой мыши по соответствующей точке трассы и выберите «Изменить положение».

3. Цвет допустимой длины для новых положений трассы меняется на красный . Допустимая длина для новых положений определяется минимальной и максимальной длинами сегмента в активном стиле.

4. Щелкните, чтобы задать новое положение точки трассы, или щелкните правой кнопкой мыши внутри допустимой длины для трассы и выберите команду "Ввести расстояние":

   • Чтобы обрезать сегмент, остановите курсор в пределах текущей длины трассы и введите допустимое положительное смещение.
   • Чтобы удлинить сегмент, остановите курсор вне текущей длины трассы и введите допустимое положительное смещение.

5. Щелкните правой кнопкой мыши и выберите в контекстном меню пункт "Закончить редактирование".

Приблизительное перемещение промежуточных сегментов автотрассировки (Перенос сегмента)

1. Активируйте трассу трубы, содержащую область автотрассировки.

2. На ленте выберите вкладку «Трасса» панель «Создать» «Переместить сегмент» и перетащите соответствующий сегмент в область автотрассировки или щелкните его правой кнопкой мыши и выберите команду «Переместить сегмент».

   Цвет стрелки изменится на красный, чтобы показать направление перетаскивания.

3. Чтобы закончить перетаскивание, отпустите кнопку мыши.

4. В графическом окне щелкните правой кнопкой мыши и выберите команду "Завершить".

5. Щелкните правой кнопкой мыши еще раз и выберите в контекстном меню пункт "Закончить редактирование".

Точное перемещение промежуточных сегментов автотрассировки (Изменение положения)

1. Активируйте трассу трубы, содержащую область автотрассировки.

2. Щелкните правой кнопкой мыши по соответствующему промежуточному сегменту в области автотрассировки и выберите «Изменение положения».

   Для выбранного сегмента появляется инструмент "3D ортогональная трассировка", как показано на следующем рисунке:



3. Чтобы задать точное расстояние, выполните любое из следующих действий:

   • Щелкните оси правой кнопкой мыши и выберите команду "Ввести расстояние", чтобы задать значение.
   • Переместите курсор вдоль оси и при появлении зеленой точки трассы в режиме предварительного просмотра, непосредственно введите значение с клавиатуры. Автоматически появится диалоговое окно "Ввод расстояния", показывающее значение.
   • Переместите курсор вдоль оси, обратите внимание на всплывающую подсказку расстояния, а затем щелкните, чтобы задать новое положение.

4. Если доступно несколько решений, появляющийся инструмент "Выбрать другой" позволяет циклически просмотреть возможные варианты. Для выбора нажмите среднюю кнопку. Альтернативный вариант автотрассировки также можно будет выбрать позднее.

5. Щелкните правой кнопкой мыши в графическом окне и выберите в контекстном меню пункт "Закончить редактирование".

Переопределить промежуточные точки эскиза трассы и свободные конечные точки трассы ("3D перемещение/поворот")

По умолчанию триада осей ориентирована соосно с мировой системой координат, но это может зависеть от направления трассы. Чтобы правильно определить расстояния X, Y, Z относительно направления трассы, можно переопределить ориентацию оси для сегмента трассы.

1. Активируйте трассу трубы.

2. В браузере модели или графическом окне щелкните правой кнопкой мыши соответствующую точку трассы и выберите "3D перемещение/поворот".

3. При необходимости выберите команду «Переопределение ориентации или положения», нажмите ось триады и выберите сегмент трассы.

   Триада осей инструмента "3D перемещение/поворот" настраивается в соответствии с направлением трассы.

4. Чтобы приблизительно или точно изменить положение точки трассы, используйте свободное перетаскивание или введите точное значение.

5. Нажмите кнопку "Применить" или "ОК".

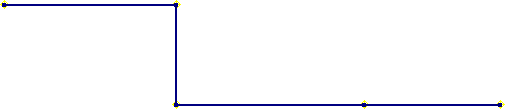

Использование команды "Переместить сегмент" для удаления ненужных сегментов из области автотрассировки

В области автотрассировки, когда соседние сегменты находятся в одной плоскости и перпендикулярны друг другу, для удаления ненужного сегмента между ними можно использовать команду "Перемещение сегмента". Убедитесь, что перемещаемый сегмент не перекрывается ни с каким другим существующим сегментом. В противном случае система автоматически рассчитает форму трассы.

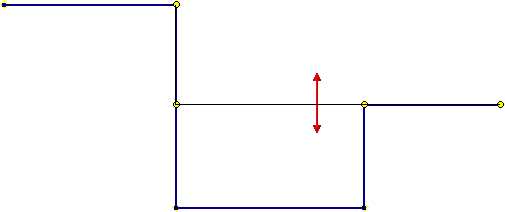

1. Для удаления лишнего сегмента из области автотрассировки выберите вкладку «Трасса» панель «Создать» «Переместить сегмент» и перетащите сегмент, пока точки трассы не совпадут с соседними точками трассы.

   Если при перетаскивании нарушено значение минимальной длины для стиля, сегменты с нарушениями становятся красными. Всплывающая подсказка также содержит длину сегмента и сообщение **, выделенное красным текстом.



2. Чтобы закончить перетаскивание, освободите курсор.



3. Чтобы удалить лишнюю точку трассы, выполните любое из следующих действий:

   • Щелкните правой кнопкой мыши точку трассы и выберите команду "Удалить".
   • Выберите вкладку «Трасса» панель «Создать» «Переместить узел» и перетащите точку трассы, пока она не совпадет с соседней.
