Можно создать лофтированный фланец для вывода на штамповку или кромкогибочный пресс и изменить сгиб или область сгиба.

Создание лофтированного фланца методом штамповки или с помощью кромкогибочного пресса

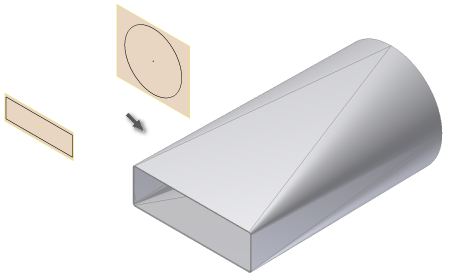

Для штамповки создайте стандартную форму штампа со сглаживанием на основе двух профилей эскиза.

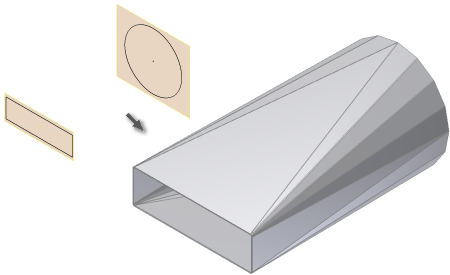

Для вывода на кромкогибочный пресс создайте переходную форму из плоской грани и грани с цилиндрическим сгибом с помощью двух профилей эскиза и соответствующих параметров.

Если установлен флажок "Включение/отключение предварительного просмотра элемента", будет выполнено отображение результатов создания лофтированного фланца.

После создания элемента лофтированного фланца методом штамповки или кромкогибочного пресса невозможно изменить тип изготовления элемента. Элемент можно удалить без удаления эскизов профилей, а затем повторно создать его с использованием другого типа изготовления.

1. Выберите на ленте вкладку «Листовой металл» панель «Создать» «Лофтированный фланец» .

2. Щелкните «Профиль 1» и выберите видимую геометрию эскиза, определяющую первый профиль лофтированного фланца.

3. Щелкните «Профиль 2» и выберите видимую геометрию эскиза, определяющую второй профиль лофтированного фланца.

4. Если в файле детали имеется два и более тел, нажмите "Выбор тел", чтобы указать тела, которые будут задействованы.

5. (Необязательно) При наличии тела щелкните "Новое тело", чтобы создать новое тело.

6. (Необязательно) Выполните одно из следующих действий.

   • Установите флажок «Следуйте параметрам по умолчанию», чтобы связать толщину материала и правила с параметром по умолчанию.
   • Снимите флажок «Следуйте параметрам по умолчанию» и щелкните раскрывающийся список, чтобы указать уникальную толщину материала и правила из предварительно определенного списка.

7. Выполните одно из следующих действий на вкладке "Форма" диалогового окна "Лофтированный фланец".

   • Чтобы создать лофтированный фланец методом штамповки, щелкните «Формообразующий штамп» .

   • Чтобы создать лофтированный фланец для вывода в кромкогибочный пресс, щелкните «Кромкогибочный пресс» .

     (Необязательно) Выберите "Схождение", чтобы указать, что сгибы развернутых сечений фасок сходятся рядом с какой-либо точкой.

8. (Необязательно) Для вывода в кромкогибочный пресс выберите альтернативный метод управления фасками и введите соответствующее контрольное значение.

   • А. Допуск хорды. Определение максимального расстояния от сегмента дуги до хорды сегмента грани.
   • Б. Угол фаски. Определение максимального значения угла до сегмента хорды в вершине грани фаски.
   • В. Расстояние фаски. Определение максимальной ширины грани фаски (длина хорды) при делении профиля дуги.

9. (Необязательно) Укажите значение радиуса сгиба, а также правила развертки, которые отличаются от определенных в активном правиле обработки деталей из листового металла.

Редактирование сгиба и области сгиба в элементе лофтированного фланца

Можно изменить тип управления фасетными гранями и параметр области сгиба в пределах элемента лофтированного фланца.

Можно также изменить радиус сгиба и правило развертки для отдельных сгибов в пределах выбранной области сгиба лофтированного фланца.

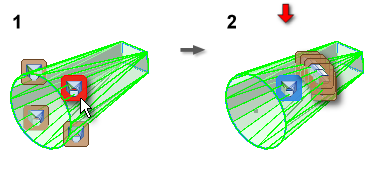

1. Щелкните правой кнопкой мыши дочерний элемент сгиба лофтированного фланца и нажмите "Редактировать сгибы".
2. (Необязательно) Чтобы изменить сгиб, щелкните символ "Редактировать сгиб", а затем укажите другое значение для параметра "Радиус сгиба" и "Правило развертки".
3. (Необязательно) Чтобы изменить область сгиба, щелкните символ "Редактирование зоны сгиба" для той области сгиба, которую требуется изменить, и установите флажок в диалоговом окне "Редактирование зоны сгиба". Выберите альтернативный параметр управления фасками и задайте новое значение, чтобы указать абсолютное число фасок.
