Работа с фиксаторами

Создание бокового фиксатора

Размещение бокового фиксатора

Как правило, фиксатор с внешней резьбой присоединяется к нижней грани верхней плиты. Фиксатор с внутренней резьбой присоединяется к верхней грани нижней плиты. Для присоединения бокового фиксатора сначала необходимо определить базовую грань, опорную грань, расстояние и смещение.

• Базовая грань — верхняя или нижняя поверхность плит пресс-формы, определяющая расположение плоскости разделения.
• Опорная грань — грань, на которую крепится боковой фиксатор.

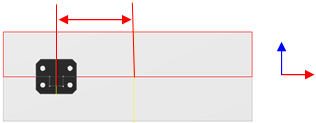

• Расстояние — расстояние между центром опорной грани и центром бокового фиксатора.
• Смещение — глубина, на которую боковой фиксатор помещается в плиту пресс-формы. Если значение отрицательное, то боковой фиксатор будет надстроен над плитами пресс-формы, а если положительное — встроен в них.

1. На вкладке «Сборка пресс-формы» нажмите «Фиксатор».

2. В диалоговом окне «Фиксатор» в раскрывающемся списке «Тип» выберите тип внутреннего фиксатора.

   Примечание. В поле выбора в раскрывающемся списке «Категория» выберите «Боковой фиксатор».

3. Измените параметры в таблице, расположенной рядом с изображением.

4. Нажмите «Базовая грань», а затем выберите в графическом окне верхнюю или нижнюю грань выравниваемых плит.

5. Нажмите «Опорная грань» и выберите в графическом окне грань, перпендикулярную базовой грани.

6. В диалоговом окне «Фиксатор» в области «Размещение» введите значения для размещения компонента.

   • Первое значение регулирует положение бокового фиксатора относительно центра опорной грани.
   • Второе значение регулирует смещение относительно опорной грани.

7. Для вставки зеркально отраженного бокового фиксатора выберите «Разместить симметрично».

8. Нажмите кнопку "OK" или "Применить".

Создание внутреннего фиксатора

Размещение внутреннего фиксатора

Как правило, фиксатор с внешней резьбой присоединяется к нижней грани верхней целевой плиты. Фиксатор с внутренней резьбой присоединяется к верхней грани нижней целевой плиты. Перед креплением внутреннего фиксатора необходимо определить базовую грань, опорную точку 1, опорную точку 2 и необходимость вращения.

• Базовая грань — верхняя или нижняя поверхность плит пресс-формы или грань пуансона и матрицы. Позволяет установить расположение плоскости разделения.
• База 1 — первое из двух ребер грани, расположенное ближе всего к внутреннему фиксатору.
• База 2 — второе из двух ребер грани, расположенное ближе всего к внутреннему фиксатору.
• Поворот — требуемый угол поворота внутреннего фиксатора. Доступен только для конического стержневого внутреннего фиксатора.

1. На вкладке «Сборка пресс-формы» нажмите «Фиксатор».

2. В диалоговом окне «Фиксатор» в раскрывающемся списке «Тип» выберите тип внутреннего фиксатора.

   Примечание. В поле выбора в раскрывающемся списке «Категория» нажмите «Внутренний фиксатор».

3. Для использования внутреннего фиксатора с целью выравнивания плит пресс-формы или пуансона и матрицы нажмите кнопку «Блокировать пресс-форму» или «Блокировать пуансон и матрицу».

4. Измените параметры в таблице, расположенной рядом с изображением компонента.

5. Нажмите «Базовая грань», а затем выберите в графическом окне верхнюю или нижнюю грань выравниваемых плит.

6. Нажмите «База 1», а затем выберите в графическом окне ребро базовой грани.

7. Нажмите «База 2», а затем выберите в графическом окне второе ребро базовой грани, перпендикулярное первому опорному ребру.

8. Для размещения компонента в графическом окне щелкните размерную линию и введите значение в поле «Изменить».

9. Для конического стержневого внутреннего фиксатора нажмите кнопку «Поворот», чтобы задать поворот внутреннего фиксатора.

10. Для вставки зеркально отраженного внутреннего фиксатора выберите «Разместить симметрично».

11. Нажмите кнопку "OK" или "Применить".

Изменение фиксатора

1. В обозревателе Mold Design под узлом «Фиксаторы» щелкните правой кнопкой мыши узел «Боковой фиксатор» или «Внутренний фиксатор», а затем нажмите кнопку «Редактировать элемент».
2. Измените параметры в диалоговом окне «Фиксатор».
3. Нажмите «ОК».

Удаление фиксатора

• В обозревателе Mold Design под узлом «Фиксаторы» щелкните правой кнопкой мыши узел «Боковой фиксатор» или «Внутренний фиксатор», а затем выберите команду «Удалить».
