Механизмы проектирования

Представляем инструменты для оценки машиностроительных проектов с движущимися деталями

Механизм определяется как конструкция с одной или несколькими движущимися деталями. Inventor предоставляет разнообразные инструменты, с помощью которых можно создавать и выполнять анализ механических конструкций.

Используйте эскизные блоки в 2D эскизе детали для разработки компоновки механизма. Создавайте гибкие вложенные блоки и применяйте эскизные зависимости, чтобы определить кинематику узлов. Создавайте производные эскизные блоки в файлах компонентов и другие элементы, необходимые для разработки 3D модели. Компоненты сохраняют ассоциативную связь с соответствующими блоками и обновляются в соответствии с изменениями форм блоков.

Инструменты для анализа механизмов

Провести анализ механизма в 3D среде можно с помощью следующих инструментов:

• Анимация зависимостей сборки и включение возможности определения пересечений для определения точки контакта. Например, анимация угловой зависимости позволяет оценить диапазон, в котором выполняется движение перед тем, как происходит контакт.

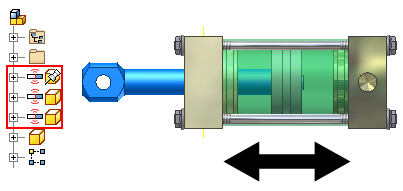

• Создайте набор контактов и добавьте необходимые элементы, чтобы выполнить моделирование физического контакта между компонентами и определить пределы движения.

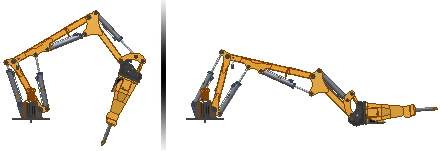

• Позиционные представления используются для сохранения механизмов в различных состояниях, таких как максимальное и минимальное раскрытие.

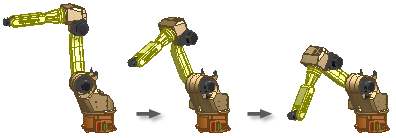

• Inventor Studio позволяет создать анимацию одновременно или последовательно выполняемых движений.



• Среда динамического моделирования позволяет рассчитать смещение, скорости, ускорения и силы противодействия без создания дорогостоящих физических прототипов.

• Среда анализа нагрузок предоставляет возможность проведения анализа статических и кинематических нагрузок на цифровой прототип.
