Диалоговое окно "Генератор шпоночного соединения" — вкладка "Модель"

Используйте вкладку "Модель" для проектирования шпоночного соединения.

При проектировании новой шпонки генератор шпонок открывается с последними действительными вставленными значениями шпоночного соединения.

Необходимо также подключиться к Библиотеке компонентов, в которой хранятся шпонки. Если подключение к Библиотеке компонентов не выполнено, область выбора шпонки выделяется серым цветом.

Чтобы узнать о том, как работать с Библиотекой компонентов, см. раздел Навигация по Библиотеке компонентов или Конфигурация Библиотеки компонентов.

Доступ

Лента: вкладка «Проектирование»

панель «Привод»

«Шпонка»

Примечание. При размещении шпонок в существующих канавках выберите дополнительную геометрию для размещения, чтобы обеспечить точное размещение.

Шпонка

Задание шпонки и характеристик основных свойств шпонки.

Первый список используется для выбора шпонки из Библиотеки компонентов.
Первый список используется для задания типа канавки вала. Можно вставить шпонку на основе существующей канавки вала или создать новую канавку. В зависимости от выбора включаются в работу кнопки для размещения в диалоговом окне "Канавка вала".
Диаметр вала	Введите диаметр вала. На основе этого размера выбирается соответствующая шпонка. Если щелкнуть стрелку вниз рядом с полем редактирования, можно вручную ввести диаметр или измерить диаметр в Autodesk Inventor. Если выбрать ребро 1, значение диаметра вала вводится автоматически в поле редактирования. Затем поле редактирования блокируется и дальнейшее редактирование невозможно. Примечание. Значение диаметра вала должно быть в пределах стандартного диапазона. Рекомендации. Если на вал действует дополнительная нагрузка, вызванная внешними радиальными силами (например, при наличии зубчатых колес), выберите диаметр вала, чтобы он был приблизительно на 20–30 % больше минимального диаметра.
	Команда "Обновить" на основе предоставленных размеров (диаметр вала) выполняет обновления списка шпонок из библиотеки компонентов. Если значение диаметра вала меняется, а список шпонок, рекомендованный для такого типа диаметра вала является неточным, команда "Обновить" становится доступной. По вызову команды "Обновить" список шпонок библиотеки компонентов обновится в соответствии со значением диаметра вала.
Длина шпонки	Отображение списка соответствующих длин шпонок для выбранной шпонки. Значение длины шпонки обновляется и автоматически вставляется на основе выбранной шпонки.
Кол-во:	Введите количество шпонок. Для передачи значительных крутящих моментов можно использовать в соединении до четырех шпонок. Шпонки размещаются симметрично в вале (друг напротив друга). Незеркально отраженное расположение также используется для передачи циклических моментов (при интервале в 120°).
Угол	Задание угла между шпонками или шпоночными пазами. Можно указать угол между двумя объектами, а для другого количества объектов он задается автоматически.

Канавка вала

Задание и размещение канавки вала.
Первый список используется для задания типа канавки вала. Можно вставить шпонку на основе существующей канавки вала или создать новую канавку. В зависимости от выбора включаются в работу кнопки для размещения в диалоговом окне "Канавка вала".
Создать	Создание новой канавки вала.
Выбор существующих	Выбор существующей канавки вала из Autodesk Inventor. На основе размеров выполните поиск подходящей шпонки.
	Примечание. При использовании этого параметра существующая канавка вала не изменяется.
Параметры для типа канавки:
Канавка со скругленными краями Канавка с одним скругленным краем Плоская канавка
Параметры размещения:
База 1	Цилиндрическая грань.
База 2	Выбор начальной грани или рабочей плоскости с помощью параметра "Обратить".
	Примечание. Параметр «Обратить» доступен, только если выбрана рабочая плоскость.
Ориентация	Задание плоскости для ориентации, которая используется для размещения канавки на цилиндрической грани. Программа автоматически выбирает плоскость для ориентации.
Радиус	Задание диаметра инструмента для плоской канавки.

Канавка ступицы

Задание и размещение канавки ступицы.
Параметры размещения:
База 1	Задание начальной/конечной плоской грани или рабочей плоскости. (Генератор автоматически выбирает конечную грань. При возникновении проблемы с определением конечной грани ее необходимо выбрать).
База 2	Задание начальной точки (цилиндрическое ребро или рабочая точка) и параметра "Обратить". Выберите параметр "Обратить" для изменения направления канавки. Примечание. Параметр «Обратить» доступен, только если выбрана рабочая поверхность.
Ориентация	Задание плоскости для ориентации, чтобы использовать для размещения канавки на цилиндрической грани. Программа автоматически выбирает плоскость для ориентации.

Выбор объектов для создания

Следующие три параметра определяют вставленный элемент:

Шпонка	Вставка выбранной шпонки из Библиотеки компонентов.
Канавка вала	Создание канавки вала в выбранной геометрии.
Канавка ступицы	Создание канавки ступицы в выбранной геометрии.

Примечание. Если объект (например, канавка вала или ступицы) вставлен, его нельзя изменить в ходе редактирования.

Примечание. Если канавки вала и ступицы вставлены, их взаимное расположение автоматически закрепляется и их размещение нельзя изменить по отдельности.

Шпонка автоматически размещается в выбранной геометрии в соответствии со следующими условиями.

Если создана канавка вала и канавка ступицы, то шпонка будет размещена в канавке вала.
Если канавка вала не вставлена или она выбрана как существующая, а канавка ступицы создана, шпонка будет размещена в канавке ступицы.
Зависимости не создаются, и шпонка вставляется в исходной точке документа.

Сводка сообщений

Отображение отчетов о расчете. Чтобы открыть область "Сводка сообщений" в нижней части вкладок "Расчет" и "Модель", дважды щелкните двойную линию или нажмите угловую скобку.

Графический просмотр

Графическое изображение выбранной геометрии и тип канавки отображается в Autodesk Inventor. Можно использовать ручки для задания длина канавки.

Окно предварительного просмотра и доступные ручки различаются для трех возможных типов канавки:

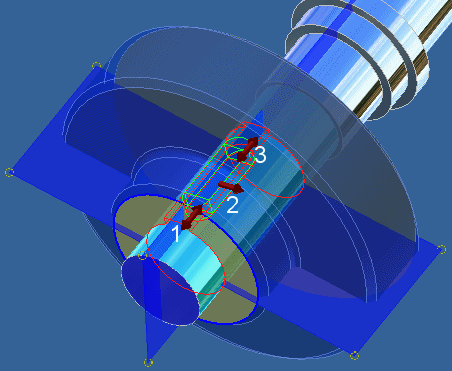

А. Канавка со скругленными краями

1. Используйте ручку для задания размещения из начального ребра.

2. Используйте ручку для задания положения поворота.

Графическое изображение выбранной геометрии и тип канавки отображается в Autodesk Inventor. Можно использовать ручки для задания длина канавки.
Окно предварительного просмотра и доступные ручки различаются для трех возможных типов канавки:
А. Канавка со скругленными краями

1. Используйте ручку для задания размещения из начального ребра.
2. Используйте ручку для задания положения поворота.
3. Используйте ручку для задания длины шпонки. Длина канавки автоматически обновляется в соответствии с длиной шпонки.

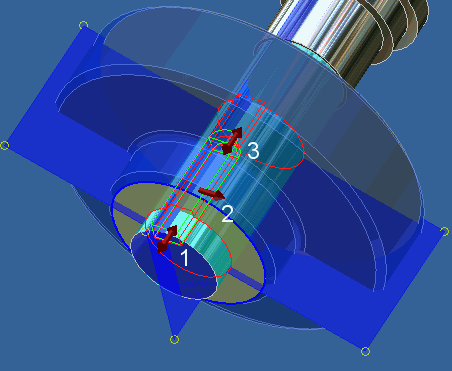

Б. Канавка с одним скругленным краем

1. Используйте ручку для задания размещения из начального ребра.
2. Используйте ручку для задания положения поворота.
3. Используйте ручку для задания длины шпонки. Длина канавки автоматически обновляется в соответствии с длиной шпонки.

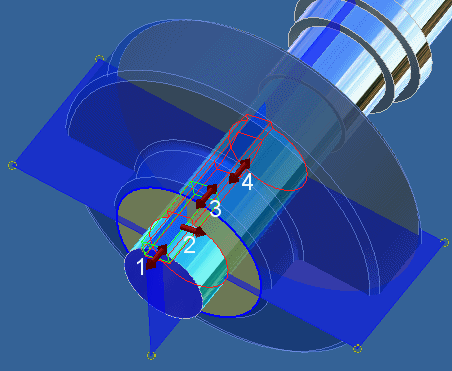

В. Плоская канавка

1. Используйте ручку для задания размещения из начального ребра.
2. Используйте ручку для задания положения поворота.
3. Используйте ручку для задания длины шпонки. Длина канавки автоматически обновляется в соответствии с длиной шпонки.
4. Используйте ручку для задания длины канавки.
