Импорт файлов Fusion в качестве ссылочной модели AnyCAD

Можно импортировать файл Fusion (FUSIONDESIGN) и создать ссылку AnyCAD на него.

Новые возможности

Обзор

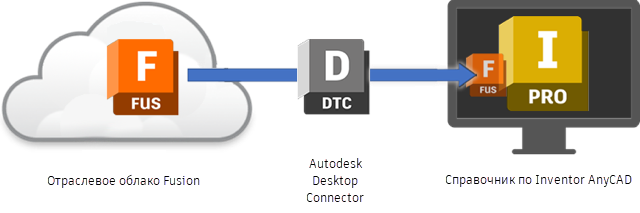

AnyCAD для Fusion позволяет импортировать проекты Fusion (FUSIONDESIGN) в качестве ссылочной модели AnyCAD непосредственно в Inventor.

Для обмена данными между классическим приложением Inventor и облачной платформой Fusion требуется выполнить некоторые действия.

Установка Desktop Connector — Desktop Connector предоставляет доступ к проектам Fusion (FUSIONDESIGN) хаба Fusion на локальном диске Fusion на компьютере.

Скачайте и установите Desktop Connector.
Проект Fusion Project. Хаб Fusion — это централизованное облачное расположение для организации доступа к проектам Fusion и управления им. Проекты Fusion упорядочиваются по проектам. Для доступа к проектам Fusion администратор должен пригласить пользователя в хаб и предоставить доступ к соответствующим проектным данным. Если хаб еще не создан для вас, вы можете сами создать его. Перед созданием хаба уточните у участников проекта, существует ли хаб.

Узнайте подробнее о проектах и хабах Fusion.

Проекты Fusion можно открыть только из хаба Fusion, к которому вам предоставлен доступ.

Используйте команду «Открыть» или «Импорт» для выбора проекта Fusion (FUSIONDESIGN), который необходимо импортировать.

Дополнительные сведения об импорте проектов Fusion (FUSIONDESIGN) см. в разделе Импорт файлов из других САПР в виде ссылочной модели или с помощью преобразования модели.
В диалоговом окне «Открыть» или «Импорт» перейдите к диску Fusion, затем в хаб Fusion, где находится модель Fusion, и выберите проект Fusion (FUSIONDESIGN) для импорта.
Выберите необходимые параметры импорта и нажмите кнопку «ОК».

Есть несколько способов синхронизации модели Fusion, на которую есть ссылка в Inventor, для отражения последних изменений.

При открытии документа Inventor с ссылкой на файл FUSIONDESIGN, программа Inventor определяет наличие обновлений.

Файл детали: щелкните значок молнии для добавления последних данных Fusion.
Файл сборки: появится сообщение с запросом на обновление файла. Чтобы обновить, нажмите «Да». Если выбрать «Нет», появится значок молнии.
Файл детали или сборки

После импорта можно в любое время проверить наличие обновлений вручную.
- Правой кнопкой мыши нажмите файл Fusion в обозревателе и выберите «Проверить обновления».

Примечание. Файлы деталей Inventor также можно использовать совместно с чертежами Fusion с помощью проекта Fusion.

Дополнительные сведения см. в разделе Взаимодействие Inventor и Fusion.
