Создание удлинения поверхности разделения

Команда «Удлинение поверхности разделения» позволяет создавать, изменять или удалять поверхности разделения путем удлинения вдоль касательной или соединения для выбранных грани и ребер.

Создание поверхности разделения путем удлинения

1. На вкладке «Пуансон/матрица» нажмите «Удлинение поверхности разделения» .

2. В диалоговом окне выберите удлинение по касательной или по правилу.

3. В графическом окне выберите требуемую грань пластиковой детали.



4. В графическом окне выберите требуемые ребра пластиковой детали. При необходимости выберите параметр "Автоматическое формирование цепочки".

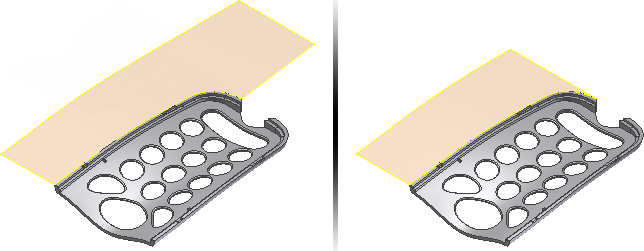

5. Нажмите «Применить» для создания поверхности разделения. На следующем рисунке представлена касательная поверхность слева и поверхность по правилу справа.



Изменение удлиненной поверхности разделения

1. В обозревателе Mold Design в узле «Поверхности разделения» щелкните правой кнопкой мыши узел «Удлиненная поверхность разделения» и выберите «Редактировать элемент».
2. Измените параметры в диалоговом окне «Удлинение поверхности разделения».
3. При необходимости выберите новую грань или ребро на детали.
4. Нажмите «ОК».

Удаление удлиненной поверхности разделения

• В обозревателе Mold Design в узле «Поверхности разделения» щелкните правой кнопкой мыши узел «Удлиненная поверхность разделения» и выберите «Удалить».
