Анализ рам с помощью функции анализа рам

  1. Среда анализа рам используется для выполнения базового анализа структур рам. Кроме этого, она применяется для определения граничных условий (зависимостей и нагрузок) и различных соединений между узлами и балками (выпуски, жесткие связи).

  2. Откройте сборку, которая содержит рамные конструкции, вставленные из Библиотеки компонентов или Генератора рам.

  3. Выберите на ленте вкладку «Среды» панель «Начать» «Анализ рам» . Производится автоматическое упрощение сборки до уровня расчетной модели балки. В графическом окне отображаются балки, узлы и значки центра тяжести. В папке "Статус" отображаются неподходящие материалы и некорректные сечения балок.

  4. Выберите вкладку «Анализ рам» панель «Управление» «Создать моделирование» . В поле "Создать новое моделирование" укажите свойства моделирования и нажмите "ОК". Для одной сборки может быть создано несколько моделирований с различными свойствами.

  5. Основу свойств балки составляют данные о сборке, однако для целей моделирования их можно скорректировать. Выберите на ленте вкладку «Анализ рам» панель «Балки» «Свойства» . Установите флажок "Адаптация", введите требуемые значения и нажмите "ОК". В папке "Сечения" браузера представлен список сечений с переопределенными свойствами сечений балок.

  6. Материал балок тоже может быть изменен путем точной настройки значений материала. Чтобы изменить материал, выберите на ленте вкладку «Анализ рам» панель «Балки» «Материал» . Нажмите кнопку "Адаптация", в выпадающем списке выберите требуемый материал и нажмите "ОК". В папке "Материал" браузера отображается список с переопределенными материалами.

  7. При вводе параметров для всех зависимостей и нагрузок применяются экранный индикатор (HUD) и ручки. Более сложные установки можно выполнить в диалоговых окнах. (Для отображения определенного диалогового окна щелкните правой кнопкой мыши в графическом окне после выполнения команды из ленты и выберите "Дополнительные параметры"). Для предотвращения ненужного использования сложных зависимостей и нагрузок в типичных простых случаях применяются соответствующие упрощенные команды.

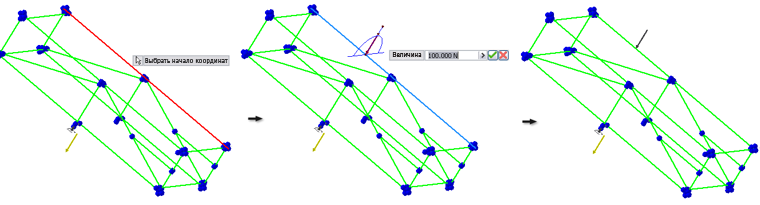

  8. Определение зависимостей. Выберите балку или узел для определения их начальной точки. С помощью значков или диалоговых окон укажите начальную точку и значения, такие как "Величина" или "Угол в плоскости".

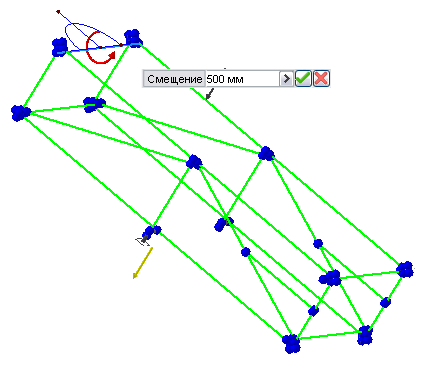

  9. Аналогичный интерактивный подход применяется и при определении нагрузок. HUD всегда соответствует ручке, выбранной в данный момент времени. Введите напрямую точное значение данного параметра. Укажите смещение, используя абсолютные или относительные значения.

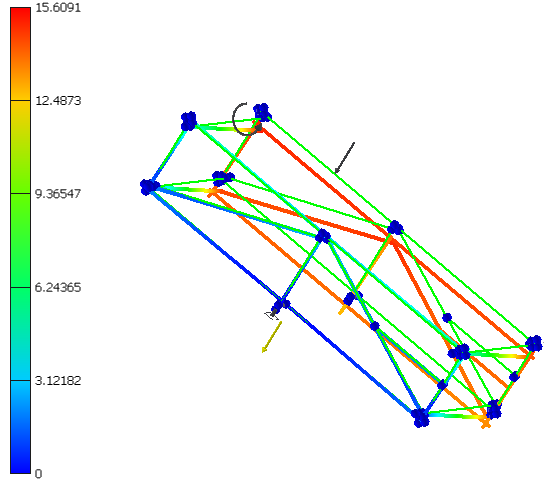

  10. После того как нагрузки и зависимости будут определены, для генерации точных результатов нажмите кнопку «Моделировать». По умолчанию на сцене моделирования отображаются значения смещения.

  11. В результатах представлены выходные параметры различных типов. При выборе узла браузера отображаются соответствующие результаты.

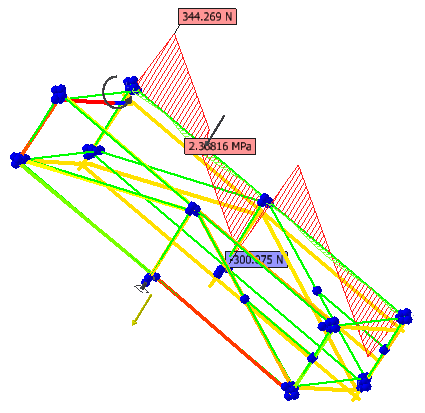

  12. Для отображения важных результатов для данных балок можно добавлять диаграммы, определенные пользователем, в графическое окно. Выберите на ленте вкладку «Анализ рам» панель «Результат» «Диаграмма» . В диалоговом окне "Масштабы диаграммы" можно отрегулировать способ отображения диаграмм балок. В браузере выберите «Диаграммы», щелкните правой кнопкой мыши и выберите пункт «Масштабы диаграммы» .

  13. Кроме этого, результаты можно представить в форме анимации. Выберите на ленте вкладку «Анализ рам» панель «Результат» «Анимация» .

  14. Возможна адаптация панели настройки цвета в соответствии с требованиями пользователя. Выберите на ленте вкладку «Анализ рам» панель «Отображение» «Панель настройки цвета» .

  15. В отчет включаются все данные моделирования и выходные значения. Для создания отчета используется команда Отчет на вкладке «Публикация».

Возможно также редактирование свойств моделирования. Из режима статического анализа можно переключиться в режим модального анализа. В ходе модального анализа генерируются результаты модальной частоты. Для изменения свойств моделирования выберите узел "Моделирование" в браузере, щелкните правой кнопкой мыши и выберите пункт "Редактировать моделирование".

Для разных моделирований могут применяться различные позиционные представления сборки. Различаются значения смещения балки.
