Разделение, обрезка и удлинение кривых

Разделение кривых

С помощью команды "Разделение" В 2D-эскизе можно разделить выбранную кривую до ближайшей пересекающейся кривой с сохранением размеров. Оба сегмента разделения наследуют такие типы зависимостей исходного элемента, как зависимость горизонтальности, вертикальности, параллельности, перпендикулярности и коллинеарности. Зависимости равенства и симметричности при необходимости удаляются.

В 3D-эскизе с помощью команды разделения выполняется разделение линии, дуги или сплайна до пересечения с гранью, рабочей плоскостью или поверхностью.

При разделении части кривой рядом с серединой изменяется конечная точка, расположенная ближе к курсору. При наличии нескольких пересечений Inventor выберет ближайшее из них.

1. Выберите в эскизе вкладку «Эскиз» панель «Изменить» «Разделить» .
2. Наведите курсор в графическом окне на кривую и дождитесь появления предварительного просмотра разделения.
3. Щелкните мышью, чтобы разделить кривую.
4. Щелкните правой кнопкой мыши, чтобы перейти к обрезке или удлинению, или щелкните мышью для создания дополнительных разделений (необязательно).
5. Для завершения щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ECS или выберите другую команду.

Обрезка кривых.

С помощью команды "Обрезка" в 2D-эскизе можно обрезать кривую до ближайшей пересекающейся кривой или обрезать выбранную геометрию, как определено ее границами. В процессе обрезки между конечной точкой обрезанной кривой и ограничивающими кривыми создается зависимость совмещения.

С помощью команды "Обрезка" в 3D-эскизе можно обрезать кривые до точки пересечения с гранью, рабочей плоскостью или поверхностью.

1. В эскизе выберите вкладку «Эскиз» панель «Изменить» «Обрезать» (2D) или вкладку «3D-эскиз» панель «Изменить» «Обрезать» (3D).

2. Наведите курсор в графическом окне на кривую и дождитесь появления предварительного просмотра обрезки.

3. Щелкните мышью, чтобы обрезать кривую.

   Примечание. При выборе кривой без физических или виртуальных пересечений она удаляется с помощью команды «Обрезать».

4. Щелкните правой кнопкой мыши, чтобы перейти к разделению или удлинению, или щелкните мышью, чтобы обрезать дополнительные кривые (необязательно).

5. Для завершения щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ECS или выберите другую команду.

   Совет. Чтобы временно перейти к команде «Удлинить», нажмите клавишу SHIFT, выберите одну или несколько кривых для удлинения, а затем отпустите клавишу SHIFT.

Обрезка геометрии путем определения границ (2D-эскизы)

1. Выберите в эскизе вкладку «Эскиз» панель «Изменить» «Обрезать» .
2. Нажмите клавишу CTRL, чтобы выбрать геометрию (а не криволинейный сегмент).
3. Отпустите клавишу CTRL.
4. При необходимости выберите дополнительные объекты геометрии для обрезки.
5. Наведите курсор в графическом окне на кривую и дождитесь появления предварительного просмотра обрезки. Затем щелкните кривую мышью, чтобы завершить обрезку.
6. Для завершения щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ECS или выберите другую команду.

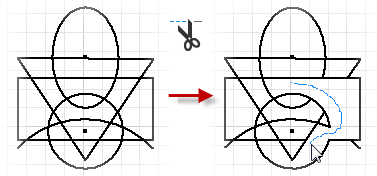

Динамическая обрезка кривых (2D-эскизы)

1. Выберите в 2D-эскизе вкладку «Эскиз» панель «Изменить» «Обрезать» .

2. В графическом окне, удерживая левую кнопку мыши, переместите курсор на эскиз.

   Inventor выполнит обрезку всех линий и кривых при наведении на них курсора.

3. Для завершения щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ECS или выберите другую команду.

Удлинение кривых

С помощью команды "Удлинить" в 2D-эскизе можно удлинить кривую до ближайшей пересекающейся кривой или удлинить выбранную геометрию, как определено ее границами. В процессе удлинения между конечной точкой обрезанной кривой и ограничивающими кривыми создается зависимость совмещения.

С помощью команды "Удлинить" в 3D-эскизе можно удлинить кривые до пересечения с гранью, рабочей плоскостью или поверхностью.

1. В эскизе выберите вкладку «Эскиз» панель «Изменить» «Удлинить» (2D) или вкладку «3D-эскиз» панель «Изменить» «Удлинить» (3D).

2. Наведите курсор в графическом окне на кривую и дождитесь появления предварительного просмотра удлинения.

3. Щелкните мышью, чтобы удлинить кривую.

4. Щелкните правой кнопкой мыши, чтобы перейти к разделению или обрезке, или щелкните мышью для удлинения дополнительных кривых (необязательно).

   Совет. Чтобы временно перейти к команде «Обрезать», нажмите клавишу SHIFT, выберите одну или несколько кривых для обрезки, а затем отпустите клавишу SHIFT.

5. Для завершения щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ECS или выберите другую команду.

Удлинение геометрии путем определения границ (2D-эксизы)

1. Выберите в эскизе вкладку «Эскиз» панель «Изменить» «Удлинить» .
2. Нажмите клавишу CTRL, чтобы выбрать геометрию (а не криволинейный сегмент).
3. Отпустите клавишу CTRL.
4. При необходимости выберите дополнительные объекты геометрии для удлинения.
5. Наведите курсор в графическом окне на кривую и дождитесь появления предварительного просмотра удлинения. Затем щелкните кривую мышью, чтобы завершить удлинение.
6. Для завершения щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ECS или выберите другую команду.

Динамическое удлинение кривых (2D-эскизы)

1. Выберите в эскизе вкладку «Эскиз» панель «Изменить» «Удлинить» .

2. В графическом окне, удерживая левую кнопку мыши, переместите курсор на эскиз.

   Inventor выполнит удлинение всех линий и кривых при наведении на них курсора.

3. Для завершения щелкните правой кнопкой мыши и выберите "Готово", нажмите клавишу ECS или выберите другую команду.
