Создание поверхности разделения

Создание поверхности разделения

Перед созданием поверхности разделения необходимо определить заготовку.

1. На вкладке «Пуансон/матрица» нажмите «Создать поверхность разделения». Откроется диалоговое окно «Создать поверхность разделения».
2. Выберите ребра для определения контура сбега или нажмите Автоматическое обнаружение для поиска всех контуров. Предварительное изображение обнаруженного контура сбега доступно в графическом окне.
3. Если обнаруженный контур сбега не подходит, выделите лишние ребра и нажмите клавишу DELETE. Или щелкайте ребра в графическом окне, нажав и удерживая клавишу CTRL.
4. Для редактирования направления поверхности ребра выполните одну из следующих операций.
   • В таблице щелкните поле для определения направления ребра, а затем выберите направление в раскрывающемся списке.
   • Щелкните ребро в таблице правой кнопкой мыши и определите его направление.
   • Щелкните ребро в графическом окне правой кнопкой мыши.
5. Нажмите «ОК».

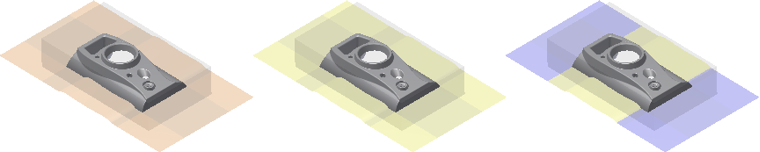

Изменение цвета поверхности разделения

1. В обозревателе Mold Design щелкните правой кнопкой мыши элемент «Поверхности разделения» и выберите «Изменить цвет отображения» для изменения цвета всех поверхностей разделения.
2. Или щелкните правой кнопкой мыши один или несколько дочерних узлов, а затем выберите команду «Изменить цвет отображения» для изменения цвета отдельных поверхностей разделения.
3. В диалоговом окне «Изменить цвет отображения» выберите новый цвет в раскрывающемся списке.
4. Нажмите «ОК».

Изменение поверхности разделения

1. В обозревателе Mold Design в узле «Поверхности разделения» щелкните правой кнопкой мыши узел «Поверхность разделения» и выберите команду «Редактировать элемент».
2. Измените параметры в диалоговом окне «Создать поверхность разделения».
3. Нажмите «ОК».

Удаление поверхности разделения

• В обозревателе Mold Design в узле «Поверхности разделения» щелкните правой кнопкой мыши узел «Поверхность разделения» и выберите команду «Удалить».
