Создание позиционного представления пресс-формы
В файле сборки есть главное позиционное представление, соответствующее состоянию сборки по умолчанию. Каждое новое позиционное представление создается путем копирования главного.

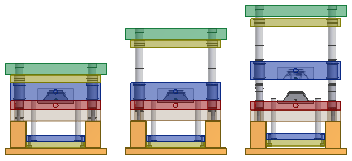

При вставке пресс-формы создаются следующие позиционные представления.
- Открытие продукта
- Выталкивание
- Закрытие
- Свободное перетаскивание
Позиционные представления можно использовать, чтобы рассмотреть пресс-форму в различных положениях.
Откройте сборку верхнего уровня, содержащую текущую пресс-форму.
Разверните в обозревателе модели папку "Представления".
Щелкните правой кнопкой мыши «Положение», чтобы создать новое позиционное представление, либо щелкните правой кнопкой мыши существующее позиционное представление (не главное), а затем выберите «Активировать».
Настройка сборки будет изменена. Последующие изменения модели будут приостановлены до тех пор, пока не будет активировано главное представление пресс-формы.
Проанализируйте результат изменений пресс-формы и определите, какие характеристики нужно отрегулировать для размещения объектов в разных положениях.
- Выполните поиск пересечений.
- Выполните поиск нарушений зазоров.
Можно также активировать представление "Свободное перетаскивание" и перейти в среду динамического моделирования для дальнейшего анализа пресс-формы. В представлении "Свободное перетаскивание" подавляются все кинематические зависимости.
Для дальнейшего редактирования и обновления пресс-формы активируйте главное позиционное представление и вернитесь к сборке верхнего уровня.
