Обзор центра тяжести

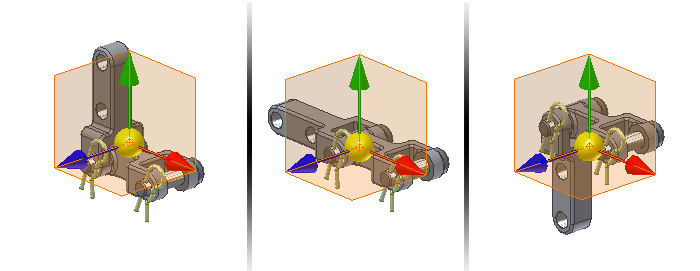

Сфера и ось обозначения центра тяжести включает выбираемую рабочую точку. Рабочая точка внутри сферы показывает положение центра тяжести выбранной сборки, узла или детали. Также отображаются стрелки направлений осей X, Y и Z и выбираемые рабочие плоскости XY, XZ и YZ.

Дважды щелкнуть мышью на детали, узле или на сборке верхнего уровня в браузере или в графическом окне.
Выберите на ленте вкладку «Вид» панель «Видимость» «Центр тяжести».

Для отключения символа центра тяжести повторить предыдущие операции.

Примечание. Если в сборке содержатся виртуальные компоненты и у них есть объем или масса, то центр тяжести сборки определяется неточно.
