Удаление или замена граней

Новые возможности версии 2024.1

Удаление граней из деталей

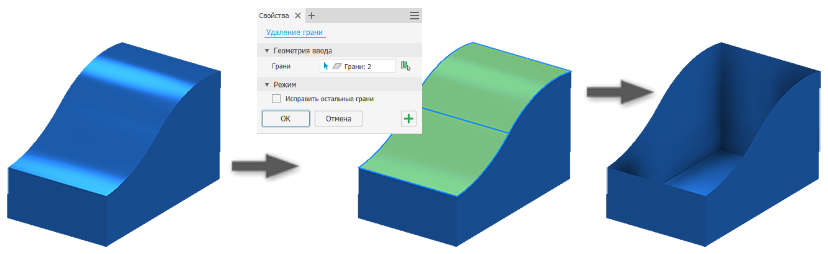

1. Выберите вкладку «3D-модель» панель «Изменить» «Удалить грань» .

2. При запуске команды активируется средство выбора «Грани».

   • Выберите одну или несколько удаляемых граней. Можно сначала выбрать грани, а потом запустить команду.

   • Щелкните значок , затем в графическом окне выберите отдельные грани, выступы или полости, которые требуется удалить.

     Совет. Щелкните и перетащите указатель, чтобы выбрать сразу несколько объектов секущей рамкой.



3. (Необязательно) При удалении отдельных граней выберите «Исправить остальные грани», чтобы исправить разрывы путем удлинения примыкающих граней до их пересечения.

   Примечание. Параметр Исправить остальные грани запоминается и применяется при следующем использовании команды «Удалить грань».

4. Нажмите кнопку «ОК» для завершения задачи. Если требуется продолжить выполнение команды, нажмите кнопку «Применить».

Дополнительные сведения об использовании панелей свойств см. в разделе «Панели свойств».

Замена граней в деталях

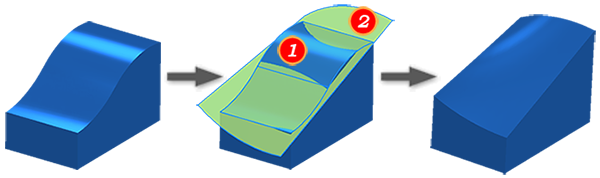

Вы можете заменить одну или несколько граней детали гранью твердого тела, поверхностью, сшивкой, одной или несколькими рабочими плоскостями.

Деталь удлиняется или сокращается до пересечения с новой поверхностью. Новая грань обрезается по границам детали.

1. Выберите вкладку «3D-модель» панель «Поверхность» «Заменить грань» .

2. В диалоговом окне «Заменить грань» щелкните «Существующие грани» и выберите одну или несколько граней детали, которые требуется заменить, в графическом окне.

   Совет. Чтобы автоматически выбрать все смежные неразрывные грани, установите флажок «Автоматическое формирование цепочки граней».

3. Щелкните "Новые грани" и выберите грань твердого тела, поверхность, сшивку или одну или несколько рабочих плоскостей.

4. Нажмите "OK".
