Учебное пособие: преобразование зависимостей в среде динамического моделирования
По умолчанию определенные зависимости, существующие в сборке, при динамическом моделировании автоматически преобразуются в соединения. Эта операция позволяет исключить необходимость трудоемкой работы по созданию соединений детали.
Примечание. В ходе динамического моделирования выполняется преобразование зависимостей, имеющих отношение к степеням свободы, таких как совмещение и вставка. Однако преобразование зависимостей, связанных с положением (например, угол), не осуществляется.
Открытие файла учебного пособия
В качестве активного проекта выберите tutorial_files, а затем откройте файл Reciprocating Saw.iam.
Воспользуйтесь командой «Сохранить как» и введите новое имя файла, например RecipSaw-saved.iam.

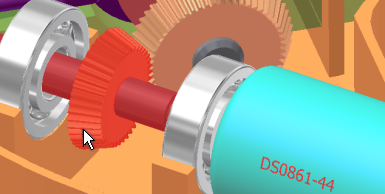

Чтобы увидеть, как сборка двигается, перетащите коническое зубчатое колесо на конце вала двигателя. Будет вращаться передача, но не остальные компоненты кинематической цепи.
В процессе работы при выполнении следующих упражнений необходимо периодически сохранять эту сборку.
